Chaque orage redéfinit la vulnérabilité d’un site industriel face à la foudre. Ce phénomène naturel, pourtant familier en Europe et en Afrique, peut provoquer des blessures graves ou mortelles et détruire des infrastructures en un instant. Pour les ingénieurs et installateurs spécialisés, comprendre les mécanismes de foudroiement et leurs conséquences est essentiel afin d’adopter des solutions innovantes et robustes. Cet article offre une vision pratique des risques, dispositifs et normes incontournables pour renforcer votre sécurité électrique.
Table des matières
- Définir le risque foudre et ses impacts
- Identifier les dispositifs de protection disponibles
- Intégrer les normes et obligations réglementaires
- Évaluer les critères techniques et d’installation
- Anticiper coûts, maintenance et erreurs fréquentes
Principaux enseignements
| Point | Détails |
|---|---|
| Comprendre le risque foudre | Le risque de foudroiement dépend de la géographie et de la structure, nécessitant une évaluation précise pour une protection adéquate. |
| Adopter des dispositifs de protection | Utilisez des paratonnerres, conducteurs de descente et parafoudres pour réduire les impacts de la foudre et protéger les infrastructures. |
| Conformité aux normes | Respectez les normes CEI 62305 et NF C 17-102 pour garantir la sécurité juridique et technique de votre installation face aux risques de foudre. |
| Importance de la maintenance | La maintenance préventive et les vérifications régulières sont essentielles pour assurer l’efficacité des installations et éviter des coûts conséquents en cas de sinistre. |
Définir le risque foudre et ses impacts
La foudre est une décharge électrique puissante qui se manifeste lors d’orages, provoquée par un déséquilibre de charges électriques dans les nuages. Comprendre ce phénomène naturel est la première étape pour mettre en place une protection adaptée à votre installation.
Le risque de foudroiement dépend de plusieurs facteurs géographiques et structurels. Les zones ouvertes, les espaces en hauteur, et les régions à forte activité orageuse présentent des menaces plus élevées. Votre localisation géographique détermine donc le niveau de protection requis.
La foudre provoque des dégâts considérables affectant à la fois les infrastructures et les êtres vivants. Les impacts directs causent des dommages immédiats, tandis que les effets indirects restent souvent invisibles et tout aussi dévastateurs.
Les principaux impacts de la foudre incluent :
- Incendies : embrasement d’habitations, de bâtiments industriels ou de forêts
- Surtensions électriques : destruction d’équipements électroniques et de systèmes informatiques
- Dommages structurels : fissures, déformations de structures, effondrements partiels
- Blessures ou décès : choc direct, brûlures graves, arrêt cardiaque
- Perturbations électromagnétiques : dysfonctionnement des réseaux de communication
Les mécanismes de blessure varient selon le type de contact. Le choc direct, le choc latéral, et la tension de pas représentent différentes façons dont la foudre impacte les êtres vivants et les installations. Chaque mécanisme exige une approche de protection spécifique.
Voici une synthèse des mécanismes de foudroiement et leurs conséquences principales :
| Mécanisme de foudroiement | Cible typique | Dommages caractéristiques |
|---|---|---|
| Choc direct | Structure, personne en extérieur | Dégradation instantanée, blessures graves |
| Choc latéral | Proximité d’objet frappé | Atteinte par conduction ou arc |
| Tension de pas | Individu proche de l’impact | Arrêt cardiaque, brûlures localisées |
| Onde induite | Équipements électroniques | Surtensions, dysfonctionnements |
La durée d’une décharge foudre est extrêmement courte—quelques millisecondes seulement. Pourtant, l’intensité du courant peut atteindre plusieurs centaines de milliers d’ampères, causant des dégâts instantanés et irréversibles.
Votre secteur d’activité influence également le risque. Les installations industrielles, les télécommunications, les installations agricoles et les bâtiments publics font face à des menaces particulières. Identifier précisément votre profil de risque permet de sélectionner les solutions de protection appropriées.
Les données historiques montrent que la foudre frappe régulièrement les mêmes zones et types de structures. Un audit du site révèle ces patterns et guide le dimensionnement des protections. Comprendre les risques spécifiques permet d’éviter les surdimensionnements coûteux et les sous-protections dangereuses.
La foudre cause chaque année des dommages considérables. Une protection adaptée réduit drastiquement ces risques et préserve votre patrimoine.
Conseil pro : Documentez tous les événements de foudre survenus sur ou près de votre site au cours des cinq dernières années—cet historique local est précieux pour évaluer votre niveau de risque réel.
Identifier les dispositifs de protection disponibles
Une protection foudre efficace repose sur plusieurs composants travaillant ensemble. Chaque élément joue un rôle précis dans la capture, la conduction et la dissipation de l’énergie foudre. Comprendre ces dispositifs vous aide à construire une stratégie adaptée.
Les paratonnerres constituent la première ligne de défense. Ils capturent les coups directs et canalisent le courant vers le sol. Il existe plusieurs types de paratonnerres, chacun offrant des niveaux de protection différents selon votre niveau de risque.
Les conducteurs de descente forment le chemin sécurisé du courant. La conduction efficace du courant foudre vers la terre dépend entièrement de la qualité et du dimensionnement de ces conducteurs. Un mauvais chemin de descente crée des points chauds dangereux.
Les prises de terre dissipent l’énergie foudre dans le sol. Une bonne prise de terre réduit la tension et protège les structures et les personnes. Le dimensionnement varie selon votre géologie locale et votre sol.
Les parafoudres protègent contre les surtensions induites. Les parafoudres de types 1, 2 et 3 offrent différents niveaux de protection selon leur emplacement dans le circuit électrique. Une protection en cascade utilise plusieurs parafoudres pour un effet optimal.
Ce tableau compare les dispositifs de protection selon leur fonction et leur atout clé :
| Type de dispositif | Fonction principale | Atout clé |
|---|---|---|
| Paratonnerre | Capturer la décharge | Protège contre les impacts directs |
| Conducteur de descente | Diriger le courant vers la terre | Évite la propagation de l’arc |
| Prise de terre | Dissiper l’énergie dans le sol | Réduit les tensions résiduelles |
| Parafoudre | Filtrer les surtensions électriques | Protège les appareils sensibles |
Voici les principales catégories de dispositifs :
- Capture directe : paratonnerres, tiges d’amorçage, conducteurs capteurs
- Conduction : conducteurs de descente, liaisons équipotentielles, barres de terre
- Dissipation : prises de terre, électrodes enterrées, systèmes de mise à la terre
- Protection indirecte : parafoudres basse tension, disjoncteurs de protection, systèmes de filtrage
La sélection dépend de votre type d’installation. Un bâtiment industriel, une ferme photovoltaïque et une tour de télécommunication ne demandent pas la même approche. Chaque cas exige une analyse spécifique des besoins.
Les normes CEI 62305 et NF C 17-102 guident le choix des dispositifs. Ces normes définissent les critères de sélection, les distances d’installation et les exigences de performance. Respecter ces normes garantit une protection conforme et reconnue.
L’association intelligente de ces dispositifs crée une protection robuste. Aucun seul élément ne suffit ; c’est leur interaction qui assure votre sécurité. Une stratégie défaillante à un seul point compromet tout le système.
Une bonne protection foudre combine capture, conduction et dissipation en harmonie. Chaque composant doit être dimensionné pour supporter l’ensemble du système.
Conseil pro : Demandez toujours un audit technique initial pour identifier les dispositifs existants et déterminer les améliorations nécessaires—la protection optimale commence par connaître votre situation actuelle.
Intégrer les normes et obligations réglementaires
La protection foudre n’est pas une option—c’est une obligation légale dans la plupart des juridictions. Les normes définissent les critères minimums de sécurité et les responsabilités de chacun. Ignorer ces exigences expose à des risques juridiques et assurances.
La norme CEI 62305 est la référence internationale. Elle s’applique à tous les bâtiments et installations en Europe et en Afrique. Cette norme impose une évaluation du risque foudre avant de dimensionner votre protection.
La norme NF C 17-102 complète CEI 62305 en France. Elle détaille les exigences techniques et les méthodes de contrôle. Le respect de cette norme est obligatoire pour les installations neuves et les rénovations.
Votre pays de domicile peut ajouter des exigences supplémentaires. En Afrique, certains pays imposent des normes strictes pour les installations critiques. Vérifiez auprès de votre organisme de régulation locale avant de commencer.
Les obligations réglementaires varient selon votre secteur d’activité :
- Bâtiments publics : conformité obligatoire, inspection régulière, maintenance documentée
- Installations industrielles : étude de risque complète, protection proportionnée, rapports annuels
- Télécommunications : normes strictes, redondance exigée, tests périodiques
- Secteur agricole : protection des bâtiments, des réservoirs et des équipements sensibles
- Secteur médical : protection des appareils critiques, continuité de service garantie
La responsabilité civile vous oblige à maintenir votre protection. Si un impact foudre cause un sinistre, votre assurance peut refuser la couverture si votre système ne respecte pas les normes. Un audit de conformité est donc un investissement prudent.
Les contrôles périodiques sont obligatoires. La plupart des normes exigent une vérification annuelle et une maintenance après chaque impact de foudre. LPS Manager facilite le suivi de ces obligations avec des rappels automatiques et une documentation complète.
Une documentation exhaustive doit accompagner votre installation. Schémas électriques, rapports d’essai, certificats de conformité, historique de maintenance—tout cela doit être conservé et accessible. Cette traçabilité prouve votre conformité en cas de sinistre.
Les sanctions pour non-conformité peuvent être sévères. Amendes administratives, responsabilité pénale en cas de dommages, refus d’assurance, ou interdiction d’exploiter certains équipements. La prévention coûte toujours moins cher que les conséquences.
La conformité aux normes protège votre patrimoine, votre responsabilité civile et la sécurité de vos occupants. C’est une obligation, pas une option.
Conseil pro : Demandez à votre installateur un certificat de conformité CEI 62305 ou NF C 17-102 signé par un organisme reconnu—ce document sera votre preuve de conformité en cas de sinistre ou de contrôle réglementaire.

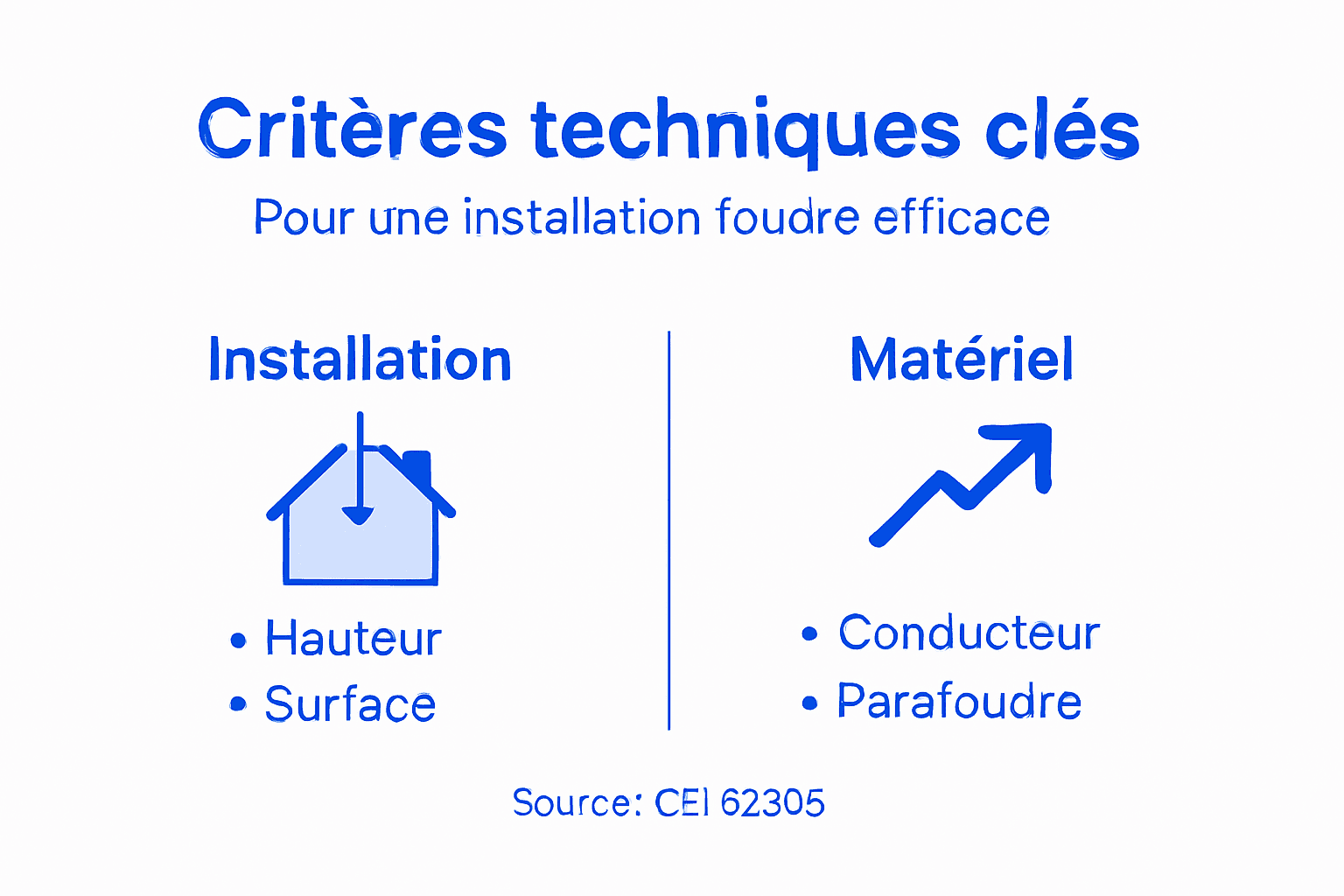

Évaluer les critères techniques et d’installation
Chaque installation foudre exige une évaluation précise basée sur des critères techniques mesurables. Ces critères garantissent que votre protection correspond exactement à votre niveau de risque réel. Une approche générique ne fonctionne jamais.
L’analyse du risque est le point de départ obligatoire. La norme CEI 62305 détaille les critères techniques pour évaluer votre risque foudre et déterminer le niveau de protection requis. Cette analyse considère la géographie, la densité d’impacts, et les conséquences potentielles.
Les paramètres clés de l’installation incluent la hauteur du bâtiment, sa surface, sa géométrie et sa composition. Un bâtiment industriel en acier ne demande pas la même approche qu’une maison en bois. Chaque matériau offre une conductivité différente.
Le dimensionnement des conducteurs dépend du courant nominal attendu. Les conducteurs doivent supporter des milliers d’ampères sans fusionner ni créer de points chauds. La résistance thermique et mécanique sont essentielles pour la durée de vie du système.
La distance entre paratonnerres affecte directement la protection. Un espacement trop large laisse des zones exposées. La norme CEI 62305 définit précisément ces distances selon le niveau de protection choisi.
Les critères techniques prioritaires sont :
- Courant nominal de décharge : minimum requis pour chaque parafoudre (exemple : In ≥ 5 kA pour type 1)
- Niveau de protection (Up) : tension maximale admissible (exemple : Up ≤ 2,5 kV pour type 1)
- Résistance de mise à la terre : viser idéalement < 10 Ω, jamais > 50 Ω
- Longueur des conducteurs de descente : minimale et directe pour réduire l’inductance
- Écartement des points de captage : selon le niveau de protection, typiquement 10 à 20 mètres
La mise en cascade des parafoudres protège les équipements sensibles. Un parafoudre de type 1 en tête absorbe l’énergie principale, tandis que les types 2 et 3 en aval protègent vos appareils électroniques. Cette stratégie étagée assure une protection optimale sans surcharge.
L’emplacement de l’installation détermine l’accessibilité pour maintenance. Les paratonnerres en toiture doivent rester visibles pour inspection. Les conducteurs de descente ne doivent pas être cachés derrière des façades sans accès.
La configuration du site influence le choix. Un site multi-bâtiments, un terrain en pente ou une proximité d’arbres exigent des études spécifiques. Aucune installation standard n’existe vraiment.
La précision technique lors du dimensionnement évite coûts inutiles et lacunes dangereuses. Chaque mètre, chaque ampère compte.
Conseil pro : Demandez une étude technique complète avec schémas détaillés avant installation—ce document devient votre référence pour maintenance, conformité, et en cas de sinistre.
Anticiper coûts, maintenance et erreurs fréquentes
La protection foudre exige un budget initial et des coûts de maintenance récurrents. Anticiper ces dépenses évite les surprises et garantit une protection durable. Ignorer la maintenance est l’erreur la plus coûteuse à long terme.
Le coût initial varie selon votre type d’installation et votre niveau de risque. Un petit bâtiment coûte moins cher qu’une ferme photovoltaïque ou une usine. L’analyse de risque détermine précisément le budget nécessaire pour une protection efficace.
La maintenance régulière est obligatoire et non négociable. La vérification régulière de l’intégrité des paratonnerres et conducteurs prévient les défaillances coûteuses. Les défauts, ruptures ou oxydations doivent être corrigés rapidement avant qu’ils ne causent des dégâts.
Les erreurs fréquentes compromettent gravement votre protection. Une mauvaise mise à la terre, le non-respect des distances de séparation ou la négligence des contrôles périodiques créent des zones vulnérables. Ces erreurs évitables coûtent cher en réparations et en responsabilité.
Les erreurs les plus courantes à éviter incluent :
- Mauvaise mise à la terre : résistance > 50 Ω réduit l’efficacité drastiquement
- Conducteurs mal dimensionnés : surcharge thermique lors d’un impact
- Paratonnerres mal espacés : zones d’ombre laissant des bâtiments exposés
- Absence de maintenance : oxydation et usure détruisent le système
- Non-respect des normes : perte de garantie assurance en cas de sinistre
- Parafoudres mal choisis : protection insuffisante des équipements sensibles
La maintenance prédictive détecte les problèmes avant défaillance. Anticiper pour mieux protéger signifie inspecter régulièrement, tester les équipements et maintenir des dossiers détaillés. LPS Manager facilite ce suivi avec des rappels automatiques.
Les inspections après impact sont critiques. Ne jamais négliger une vérification complète après un coup de foudre—les dégâts internes peuvent causer des défaillances futures. Une inspection incomplète annule votre garantie d’assurance.
Le budget de maintenance annuelle représente typiquement 5 à 10% du coût initial. C’est un investissement minimal comparé aux dégâts d’un sinistre. Une perte de données ou d’équipements coûte infiniment plus cher.
La formation du personnel réduit les erreurs opérationnelles. Votre équipe doit comprendre les signaux d’alerte et les procédures d’urgence. Une formation adéquate est essentielle pour assurer une protection continue.
La négligence de maintenance transforme une protection efficace en système non fonctionnel. L’entretien coûte peu ; les sinistres coûtent énormément.
Conseil pro : Intégrez la maintenance foudre à votre calendrier annuel au même titre que le contrôle électrique—utilisez LPS Manager pour programmer les vérifications et conserver une traçabilité complète de chaque intervention.
Choisissez une protection foudre fiable et connectée adaptée à vos besoins
Face aux risques spécifiques liés à la foudre, il est primordial d’adopter une solution qui allie performance technique et suivi intelligent. Pour répondre efficacement aux défis identifiés dans l’article, notamment la nécessité d’une maintenance proactive et d’une supervision à distance, LPS FRANCE met à votre disposition une gamme complète de paratonnerres et systèmes associée à la plateforme LPS Manager. Découvrez des dispositifs conçus pour capturer et analyser chaque impact, vous assurant ainsi une protection optimale tout en réduisant les coûts liés aux imprévus.
Prenez l’initiative aujourd’hui en explorant nos solutions sur la page Direct lightning protection (lightning rod). Associez-les à nos systèmes innovants de communication et de diagnostic pour bénéficier d’une traçabilité et d’une gestion centralisée sans équivalent. Ne laissez plus rien au hasard, agissez maintenant pour garantir la sécurité de vos installations grâce à notre expertise reconnue. Visitez dès à présent notre boutique en ligne pour personnaliser votre protection contre la foudre.
Questions Fréquemment Posées
Quel est le rôle des paratonnerres dans la protection contre la foudre ?
Les paratonnerres sont conçus pour capter les impacts de foudre et diriger le courant électrique vers le sol, protégeant ainsi les structures des dommages directs.
Quelles sont les différences entre les différents types de parafoudres ?
Les parafoudres de types 1, 2 et 3 offrent différents niveaux de protection selon leur emplacement dans le réseau électrique. Type 1 est pour la protection en tête, tandis que types 2 et 3 filtrent les surtensions à des niveaux inférieurs.
Comment évaluer le risque de foudroiement pour mon installation ?
La norme CEI 62305 fournit un cadre pour analyser le risque de foudroiement, prenant en compte des facteurs comme la géographie, la densité d’impacts et les conséquences potentielles.
Pourquoi est-il important de respecter les normes lors de l’installation de dispositifs de protection foudre ?
Respecter les normes comme CEI 62305 et NF C 17-102 est crucial pour garantir une protection efficace, éviter des sanctions légales et assurer la couverture de votre assurance en cas de sinistre.
