Strike Radar: monitorización y registro en tiempo real de rayos

Cada año, decenas de miles de rayos impactan en territorio francés. Sin embargo, la mayoría de los administradores de instalaciones desconocen si sus instalaciones han sido alcanzadas por un rayo, cuándo o con qué intensidad. Strike Radar el servicio profesional de LPS France que transforma esta incertidumbre en datos certificados y útiles, sin necesidad de instalar ningún equipo in situ.

¿Qué es Strike Radar?

Strike Radar es un servicio de monitoreo y registro de rayos en tiempo real. En concreto, permite a cualquier administrador de instalaciones saber si ha caído un rayo en un radio de hasta 100 km alrededor de sus instalaciones, con precisión horaria, geográfica y física.

red global de sensores Vaisala GLD360+ . Esta red utiliza tecnología de detección VLF/LF, que captura la firma electromagnética de cada rayo. La triangulación multisensor garantiza una validación cruzada rigurosa de cada descarga. Los datos resultantes cumplen con la norma IEC 62793:2020 y pueden utilizarse para la evaluación de riesgos según la norma IEC 62305-2:2024 .

Para cada impacto detectado, Strike Radar proporciona:

• Las coordenadas GPS precisas del impacto
• La fecha y hora exactas (marca de tiempo certificada)
• Intensidad de corriente en kiloamperios (kA)
• Polaridad (positiva o negativa)
• La distancia estimada desde el sitio monitoreado
• El número de sensores que han validado el impacto

Dos entregables profesionales para cada situación

Strike Radar hace más que simplemente mostrar datos brutos. Genera dos tipos de resultados que pueden ser utilizados directamente por los profesionales de la protección contra rayos.

El Informe Keraunic

Este informe resumido analiza la actividad de rayos durante un período determinado alrededor de un sitio. Presenta el historial de descargas eléctricas, su intensidad, frecuencia y distancia. Es una herramienta ideal para:

• Para establecer un estudio de riesgo de rayos basado en datos reales
• Justificar una mejora al Nivel de Protección contra Rayos (LPL)
• Prepare un plan de mantenimiento preventivo para el cliente final
• datos de Ng para calcular Nsg (densidad de rayos a tierra, parámetro IEC 62305-2:2024) mediante el LPS France v2.0

El NSG (número de impactos en tierra por km² al año, cuadrícula de 10 × 10 km) es, de hecho, la referencia normativa para evaluar el nivel de riesgo. Strike Radar permite calcularlo a partir de datos reales medidos in situ, y no a partir de tablas estadísticas genéricas.

El certificado de impacto de rayo

Cuando se detecta un rayo cerca de una instalación, Strike Radar genera un certificado . Este documento confirma oficialmente el impacto, incluyendo la fecha, la hora, la intensidad y la polaridad. Está corroborado por múltiples sensores y constituye una evidencia certificada, utilizable en diversos contextos.

• Reclamación presentada ante una aseguradora
• Justificación de la intervención de mantenimiento posterior al impacto
• Trazabilidad regulatoria para establecimientos sujetos a auditoría (ICPE, ERP, IGH)
• Documentación de un informe de peritaje técnico

Por qué Strike Radar está cambiando su lógica de mantenimiento de rayos

Hasta ahora, el mantenimiento de los sistemas de protección contra rayos seguía un calendario fijo, por ejemplo, una inspección anual o bianual. Este modelo tiene un problema: no se activa ante eventos reales. Un sitio podría sufrir un fuerte impacto de rayo en enero y no ser inspeccionado hasta diciembre.

Con Strike Radar, la lógica se invierte. Es el rayo el que activa la acción . Tan pronto como se detecta un rayo dentro de un radio determinado del sitio, se notifica al responsable, quien puede decidir realizar una inspección inmediata. Este enfoque cumple con las recomendaciones de la IEC 62305-3 , que aboga por la verificación del sistema de protección tras un rayo severo.

pararrayos de emisión de serpentina temprana Paraton@ir o Ellips® Ellips LPS LPS France ) puede:

1. Recibió una alerta del radar de impacto que confirmaba un impacto a 3 km de su ubicación
2. Activar una inspección prioritaria de sus conductores y puntos de puesta a tierra
3. Descarga el certificado de impacto de rayo para crear tu archivo de trazabilidad
4. Justifique el gasto de mantenimiento ante la gerencia con comprobantes fechados y certificados

Radar de impacto y cálculo de riesgos según IEC 62305-2:2024

La norma internacional IEC 62305-2:2024 define el método para evaluar el riesgo de rayos. Se basa en varios parámetros, incluido el NSG local, es decir, la densidad de descargas eléctricas en tierra en el área geográfica del sitio.

En muchos estudios de riesgo, este parámetro se estima a partir de tablas regionales genéricas. Strike Radar va más allá: al proporcionar Ng (densidad de destellos en tierra) a partir de mediciones reales durante un mínimo de 3 meses de historial, permite calcular un Nsg que cumple con la norma NF C 17-102:2011 mediante el LPS France v2.0 (Km = 2,0), un indicador basado en la realidad física del sitio, mucho más preciso que las tablas regionales genéricas.

Estos datos medidos de Ng se convierten entonces en un argumento objetivo para:

• Validar o reconsiderar el nivel de protección instalado
• Actualizar un estudio de riesgo existente
• Fortalecer la credibilidad de un informe técnico presentado al cliente

Nota: Los datos Ng proporcionados por Strike Radar son un indicador para ayudar a calcular Nsg. La conversión Ng → Nsg (factor Km = 2,0 según IEC 62305-2:2024) debe aplicarse antes de cualquier uso en una evaluación de riesgos certificada. Estos valores deben utilizarse como parámetro complementario y no como único parámetro.

Un servicio que no requiere instalación y es de acceso inmediato

Una de las principales ventajas de Strike Radar es su facilidad de implementación. A diferencia de un sistema de vigilancia físico, no es necesario instalar ningún hardware in situ . El servicio se basa completamente en la nube y funciona de forma continua gracias a la red GLD360+.

El proceso es inmediato. Simplemente defina los sitios que desea monitorear (coordenadas GPS o dirección), establezca el radio de monitoreo deseado (hasta 100 km) y acceda a los datos a través de la interfaz en línea. Los informes en formato PDF se pueden descargar directamente desde la plataforma.

ecosistema de monitorización LPS France : además de los datos de campo de del sistema Contact@ir , que detectan impactos directamente en la cabeza del Paraton@ir ® o del ESE Ellips ,

Radar de ataque en el ecosistema LPS France

LPS France ofrece una cadena completa de protección contra rayos, desde el equipamiento hasta la monitorización. Strike Radar forma parte de esta visión integral:

• Protección física : Paraton@ir ® y Ellips ® ( PDC con dispositivo de iniciación, normas NF EN 62305 / IEC 62305:2024 y NF C 17-102:2011)
• Detección de campo : Contact@ir ® System — detecta impactos directamente en el cabezal PDC , transmisión de radio de 868 MHz
  • Contact@ir MD (versión integrada IoT/SIM): para emplazamientos sin red local (emplazamientos aislados, aerogeneradores, torres de telecomunicaciones, instalaciones ICPE de difícil acceso).
• Monitorización en la nube : LPS Manager — SaaS para la gestión de instalaciones y mantenimiento, que integra Contact@ir
• Datos certificados : Strike Radar: registro histórico de impactos en la red GLD360+, informes y certificados en PDF.
• Alerta preventiva : Sky Sentinel: monitorización meteorológica en tiempo real y aviso de tormentas, conforme a la norma IEC 62793:2020.
• Protección personal : AtmoGuard — aplicación móvil gratuita de alerta de rayos (+10.000 descargas)

evidencia posterior al impacto (algo sucedió, aquí están los datos). Sky Sentinel proporciona previas al impacto (se acerca una célula de tormenta). Contact@ir detecta el impacto directamente en el lugar . En conjunto, constituyen un nivel de trazabilidad y control sin precedentes para los profesionales de la protección contra rayos.

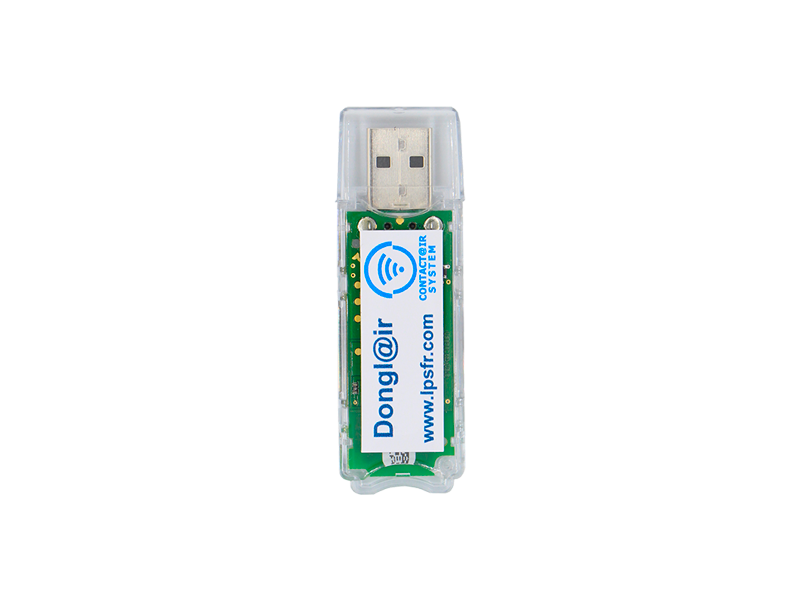

Para optimizar la gestión de sus instalaciones de protección contra rayos, descubra también el Dongl@ir la recopilación de datos Contact@ir ) y el Rout@ir (receptor de radio fijo de 868 MHz, conectado a la red local (LAN/WiFi) para una monitorización continua).

Conclusión

Strike Radar aborda una necesidad largamente ignorada en la gestión del riesgo de rayos: el acceso a evidencia objetiva, fechada y certificada de los eventos. Al combinar la potencia de la red GLD360+, el cumplimiento de las normas IEC 62305-2:2024 y la sencillez de un servicio en la nube que no requiere instalación, Strike Radar permite a los profesionales del sector transformar cada tormenta eléctrica en una decisión informada y un argumento documentado.

Ya sea para justificar una intervención de mantenimiento, para recopilar un expediente de seguros o para perfeccionar un estudio de riesgos, los datos sobre rayos nunca han sido tan accesibles y útiles.
