Cada año, más de mil millones de rayos impactan el planeta. En Europa, América, Asia, Oriente Medio, África y en todos los continentes, las instalaciones industriales, la infraestructura crítica y los equipos de todo tipo se ven afectados directa o indirectamente por los rayos. Sin embargo, en la mayoría de los casos, sus responsables desconocen si sus instalaciones han sido alcanzadas por un rayo, cuándo o con qué intensidad. Strike Radar es el servicio profesional de LPS France que transforma esta incertidumbre en datos certificados y útiles, sin necesidad de instalar equipos in situ, en cualquier parte del mundo. No es necesario comprar sensores. Acceso inmediato al historial de rayos, independientemente de la ubicación de sus instalaciones.
¿Cómo funciona Strike Radar?
Strike Radar es un servicio para registrar y certificar impactos de rayos. En la práctica, permite a cualquier administrador de instalaciones saber si ha caído un rayo en un radio de hasta 100 km alrededor de sus instalaciones, con precisión horaria, geográfica y física.
El servicio se basa en la red global de sensores GLD360+ . Esta red utiliza tecnología de detección VLF/LF, que captura la firma electromagnética de cada rayo. La triangulación multisensor garantiza una validación cruzada rigurosa de cada descarga. Los datos resultantes cumplen con la norma IEC 62793:2020 y pueden utilizarse para la evaluación de riesgos según la norma IEC 62305-2:2024 .
Para cada impacto detectado, Strike Radar proporciona:
- Las coordenadas GPS precisas del impacto
- La fecha y hora exactas (marca de tiempo certificada)
- Intensidad de corriente en kiloamperios (kA)
- Polaridad (positiva o negativa)
- La distancia estimada desde el sitio monitoreado
- El número de sensores que han validado el impacto
Tres entregables profesionales para cada situación
Strike Radar hace más que simplemente mostrar datos brutos. Genera tres tipos de resultados que pueden ser utilizados directamente por los profesionales de la protección contra rayos.
El Informe Keraunic
El informe de rayos es un análisis estadístico preciso y detallado de la actividad eléctrica atmosférica en un de 2 km alrededor del sitio, durante un período determinado. Centraliza todos los datos medidos: historial cronológico de descargas, intensidad máxima (kA), frecuencia de ocurrencia, distribución espacial y distancias exactas. No se trata de una estimación nacional; estas estadísticas se derivan de descargas reales registradas.
La norma IEC 62305-2:2024 modela los efectos inducidos (sobretensiones, acoplamiento LEMP) hasta aproximadamente 350 m para equipos estándar y hasta 1 km para líneas de meta. LPS France demuestra que, entre 1 y 2 km , los impactos aún pueden causar sobretensiones inducidas destructivas o fatiga excesiva de los protectores contra sobretensiones y equipos sensibles. Por lo tanto, el informe de keraunic cubre completamente esta zona crítica.
Es una herramienta fundamental para:
- Para establecer un estudio de riesgo de rayos basado en datos reales
- Justificar una mejora al Nivel de Protección contra Rayos (LPL)
- Prepare un plan de mantenimiento preventivo para el cliente final
- datos de Ng para calcular Nsg (densidad de rayos a tierra, parámetro IEC 62305-2:2024) mediante el LPS France v2.0
El NSG (número de impactos en tierra por km² al año, cuadrícula de 10 × 10 km) es, de hecho, la referencia normativa para evaluar el nivel de riesgo. Strike Radar permite calcularlo a partir de datos reales medidos in situ, y no a partir de tablas estadísticas genéricas.
El certificado de impacto de rayo
Cuando se detecta un rayo cerca de una instalación, Strike Radar genera un certificado . Este documento confirma oficialmente el impacto, incluyendo la fecha, la hora, la intensidad y la polaridad. Está corroborado por múltiples sensores y constituye una evidencia certificada, utilizable en diversos contextos.
- Reclamación presentada ante una aseguradora
- Justificación de la intervención de mantenimiento posterior al impacto
- Trazabilidad regulatoria para establecimientos sujetos a auditoría (ICPE, ERP, IGH)
- Documentación de un informe de peritaje técnico
Nsg: densidad de rayos terrestres
La norma internacional IEC 62305-2:2024 define el método para evaluar el riesgo de rayos. Se basa en varios parámetros, incluido el Nsg local : densidad de impactos a tierra por km² al año, en una cuadrícula de 10 × 10 km.
En muchos estudios de riesgo, este parámetro se estima a partir de tablas regionales genéricas (Ng). Strike Radar va más allá: al proporcionar Ng de mediciones reales durante un mínimo de 3 meses de historial, permite calcular un Nsg basado en la realidad física del sitio, mucho más preciso que los promedios nacionales.
Estos datos se convierten en un argumento objetivo para:
- Validar o reconsiderar el nivel de protección instalado
- Actualizar un estudio de riesgo existente
- Fortalecer la credibilidad de un informe técnico presentado al cliente
Nota: La conversión Ng → Nsg (factor Km = 2,0 según IEC 62305-2:2024) debe aplicarse antes de cualquier uso en una evaluación de riesgos certificada. Estos valores son un indicador complementario, no independiente.
¿Por qué Strike Radar está cambiando la lógica de mantenimiento de rayos?
Las normas NF C 17-102:2011 (§ 8) e IEC 62305-3 (§ 7) inspecciones periódicas verificaciones excepcionales , que se activan después de cada rayo observado o detectado en la instalación, completas y obligatorias para los niveles LPL I y II.
Hasta ahora, para determinar si una instalación había sido alcanzada por un impacto, se requería equipo de comunicación conectado al propio sistema, un equipo adicional que no siempre estaba disponible. Y en cuanto a los impactos circundantes —aquellos que no impactaron directamente la estructura, pero que pudieron haber causado sobretensiones en las redes eléctricas y de datos, o efectos mecánicos (ondas de choque, inducción electromagnética) en los equipos—, simplemente no existía una fuente de información accesible.
Strike Radar elimina estos dos obstáculos. Al consultar el historial de impactos en un radio de 300 metros alrededor del sitio, se dispone —con fecha, hora e intensidad— de toda la información necesaria para decidir si se requiere una verificación reglamentaria: si se trata de un impacto directo en la instalación o de un evento cercano que pudo haber afectado equipos y redes.
pararrayos de emisión de serpentina temprana Paraton@ir o Ellips® Ellips LPS LPS France ) puede:
- Compruebe el radar de impacto y confirme que se produjo un impacto a 300 m de su ubicación
- Activar una inspección prioritaria de sus conductores y puntos de puesta a tierra
- Descarga el certificado de impacto de rayo para crear tu archivo de trazabilidad
- Justifique el gasto de mantenimiento ante la gerencia con comprobantes fechados y certificados
Un servicio que no requiere instalación y es de acceso inmediato
Una de las principales ventajas de Strike Radar es su facilidad de implementación. A diferencia de un sistema de vigilancia físico, no es necesario instalar ningún hardware in situ . El servicio se basa completamente en la nube y funciona de forma continua gracias a la red GLD360+.
El proceso es inmediato. Simplemente defina los sitios que desea monitorear (coordenadas GPS o dirección), establezca el radio de monitoreo deseado (hasta 100 km) y acceda a los datos a través de la interfaz en línea. Los informes en formato PDF se pueden descargar directamente desde la plataforma.
ecosistema de monitorización LPS France : además de los datos de campo de del sistema Contact@ir , que detectan impactos directamente en la cabeza del Paraton@ir ® o del ESE Ellips ,
Radar de ataque en el ecosistema LPS France
LPS France ofrece una cadena completa de protección contra rayos, desde el equipamiento hasta la monitorización. Strike Radar forma parte de esta visión integral:
- Protección física : Paraton@ir ® y Ellips ® ( PDC con dispositivo de iniciación, normas NF EN 62305 / IEC 62305:2024 y NF C 17-102:2011)
- Detección de campo : Contact@ir ® System — detecta impactos directamente en el cabezal PDC , transmisión de radio de 868 MHz
- Contact@ir MD (versión integrada IoT/SIM): para emplazamientos sin red local (emplazamientos aislados, aerogeneradores, torres de telecomunicaciones, instalaciones ICPE de difícil acceso).
- Monitorización en la nube : LPS Manager — SaaS para la gestión de instalaciones y mantenimiento, que integra Contact@ir
- Datos certificados : Strike Radar: registro histórico de impactos en la red GLD360+, informes y certificados en PDF.
- Cálculo de protección : LPS Designer Pro — SaaS para calcular los niveles de protección según la norma IEC 62305-2:2024, integrando datos de Strike Radar (Nsg medido real) para refinar los parámetros de cálculo del riesgo de rayos.
- Alerta preventiva : Sky Sentinel : monitorización meteorológica en tiempo real y aviso de tormentas, conforme a la norma IEC 62793:2020.
- Protección personal : AtmoGuard — aplicación móvil gratuita de alerta de rayos (+10 000 descargas) — App Store (iOS) · Google Play (Android)
evidencia posterior al impacto (algo sucedió, aquí están los datos). Sky Sentinel alertas previas al impacto (se acerca una célula de tormenta). Contact@ir detecta el impacto directamente en el lugar . En conjunto, constituyen un nivel de trazabilidad y control sin precedentes para los profesionales de la protección contra rayos.

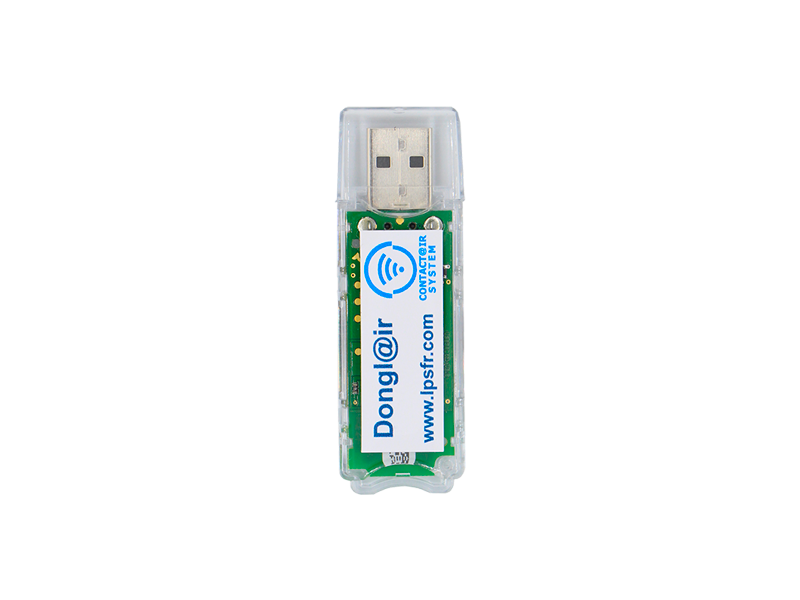

Para optimizar la gestión de sus instalaciones de protección contra rayos, descubra también el Dongl@ir la recopilación de datos Contact@ir ) y el Rout@ir (receptor de radio fijo de 868 MHz, conectado a la red local (LAN/WiFi) para una monitorización continua).
Conclusión
Strike Radar aborda una necesidad largamente ignorada en la gestión del riesgo de rayos: el acceso a evidencia objetiva, fechada y certificada de los eventos. Al combinar la potencia de la red GLD360+, el cumplimiento de las normas IEC 62305-2:2024 y la sencillez de un servicio en la nube que no requiere instalación, Strike Radar permite a los profesionales del sector transformar cada tormenta eléctrica en una decisión informada y un argumento documentado.
Ya sea para justificar una intervención de mantenimiento, para recopilar un expediente de seguros o para perfeccionar un estudio de riesgos, los datos sobre rayos nunca han sido tan accesibles y útiles.
Strike Radar está disponible bajo demanda
Strike Radar es un servicio de suscripción en la nube ; no requiere instalación de hardware. Obtendrá acceso inmediato a los datos de detección de rayos, ya sea para un solo sitio o para un parque completo, en cualquier parte del mundo.
Para obtener más información sobre los requisitos de acceso, solicitar una demostración personalizada u obtener acceso de prueba:
¿Ya eres suscriptor? Accede a tu cuenta de Strike Radar.
