Saviez-vous que 80 % des défauts de paratonnerre passent inaperçus jusqu’à l’incident majeur, coûtant en moyenne 150 000 € d’interruption d’activité ? Les impacts de la foudre peuvent causer des dégâts matériels et des interruptions majeures en industrie si les équipements ne sont pas surveillés efficacement. La protection contre la foudre en milieu industriel repose désormais sur des solutions communicantes révolutionnant la maintenance et la réactivité face aux événements climatiques.
Table des matières
- Principaux points à retenir
- Introduction à la protection contre la foudre et ses enjeux
- Fonctionnement technique des paratonnerres pda et non communicants
- Systèmes connectés contact@ir : architectures, communication et technologies
- Gestion des alertes, maintenance intelligente et suivi via lps manager
- Comparaison détaillée des équipements et solutions lps france
- Normes, réglementations et obligations de maintenance en france
- Intégration si, sécurité et perspectives d’évolution
- Conclusion et bonnes pratiques pour l’ingénieur de sécurité électrique
- Découvrez les solutions lps france pour une protection foudre efficace et connectée
- Foire aux questions
Principaux points à retenir
| Point | Details |
|---|---|
| Paratonnerres communicants | Le diagnostic à distance via Paraton@ir réduit les visites sur site de 70 % et optimise la maintenance. |
| Trois architectures Contact@ir | Dongl@ir (80 m, diagnostic local), Rout@ir (300 m, multi-site avec historique), Contact@ir MD (IoT cellulaire sans internet local). |
| Centralisation LPS Manager | Alertes temps réel, historiques conformes IEC 62305, intégration API pour systèmes BMS/SCADA existants. |
| Conformité réglementaire | Les normes IEC 62305 et NFC 17-102 imposent vérifications annuelles et traçabilité stricte des interventions. |
| Choix technologique adapté | La sélection entre Dongl@ir, Rout@ir et MD dépend de la topographie du site et des contraintes réseau disponibles. |
Introduction à la protection contre la foudre et ses enjeux
Les installations industrielles et tertiaires font face à des risques significatifs liés aux impacts de foudre. Un coup direct génère des surtensions pouvant détruire équipements électroniques, provoquer incendies et arrêts de production coûteux. Les paratonnerres constituent la première ligne de défense physique en captant la décharge atmosphérique avant qu’elle n’atteigne les structures critiques.
La transition numérique transforme profondément la gestion de ces systèmes. Les solutions connectées permettent désormais une supervision continue, des alertes instantanées et une traçabilité complète des événements. Cette évolution répond aux exigences réglementaires croissantes en matière de conformité et documentation.
Les ingénieurs et responsables sécurité électrique doivent maîtriser ces nouvelles architectures pour:
- Réduire les coûts de maintenance en ciblant les interventions nécessaires
- Garantir la conformité aux normes IEC 62305 et NFC 17-102
- Améliorer la réactivité face aux défaillances détectées
- Optimiser la gestion multi-sites avec centralisation des données
- Assurer la traçabilité complète pour audits et certifications
La maintenance préventive traditionnelle cède la place à une approche prédictive basée sur données réelles. Les équipements communicants transmettent leur état de fonctionnement, détectent les anomalies et déclenchent automatiquement les workflows d’intervention appropriés.
Fonctionnement technique des paratonnerres PDA et non communicants
Les paratonnerres Paraton@ir sont équipés d’un dispositif d’amorçage précoce, améliorant la protection grâce à un mécanisme interne générant un canal ionisé avant la décharge principale. Cette avance à l’amorçage (10, 25, 45 ou 60 μs selon le modèle) élargit le rayon de protection et améliore l’efficacité de captation.
Le principe repose sur l’ionisation anticipée de l’air environnant. Lorsque le champ électrique atmosphérique atteint un seuil critique, le dispositif PDA déclenche la formation d’un traceur ascendant plus rapidement qu’un paratonnerre simple. Cette avance temporelle se traduit par une zone de protection étendue couvrant davantage de surface au sol.
Les paratonnerres communicants Paraton@ir intègrent nativement la compatibilité Contact@ir Ready. Ils embarquent capteurs et électronique permettant l’auto-diagnostic continu et la transmission sans fil des données. Cette intelligence embarquée vérifie l’intégrité du dispositif d’amorçage, mesure les paramètres électriques et détecte les impacts.
À l’opposé, les paratonnerres Ellips sont non communicants mais peuvent être testés via diagnostic filaire avec Test@ir. Cette gamme convient aux installations nécessitant une solution PDA éprouvée sans exigence de supervision distante. Le diagnostic s’effectue manuellement lors des visites programmées.
Les deux familles respectent les normes IEC 62305 et NF C 17-102 garantissant conformité réglementaire. Les modèles se différencient par dimensions (typiquement 200×100 mm), avance à l’amorçage et compatibilité communication. Le choix dépend des contraintes budgétaires, topographiques et réglementaires du projet.
Conseil de pro: Évaluez dès la conception si les obligations de maintenance justifient l’investissement dans des équipements communicants. Le surcoût initial se rentabilise rapidement sur sites difficiles d’accès ou multi-bâtiments.
Systèmes connectés Contact@ir : architectures, communication et technologies

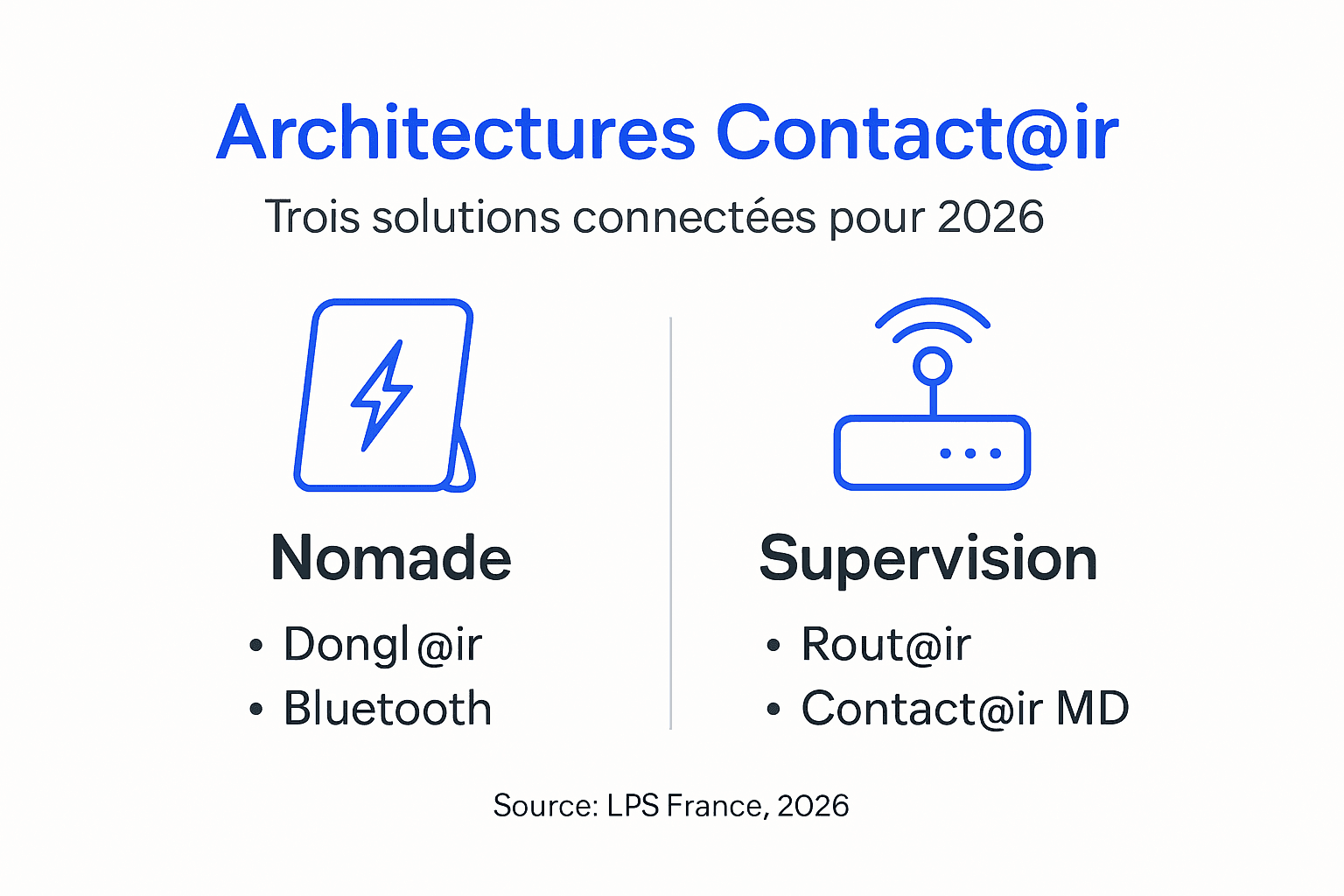

Le système Contact@ir propose trois architectures adaptées aux contraintes réseau et besoins opérationnels. Contact@ir + Dongl@ir offre un diagnostic local sur 80 mètres sans historique ni alerte temps réel, idéal pour vérifications ponctuelles. L’émetteur photovoltaïque transmet via radio 868 MHz vers le récepteur USB connecté à smartphone Android.
Cette solution nomade convient aux sites isolés sans infrastructure réseau. Le technicien se déplace avec le Dongl@ir, interroge les équipements à proximité et consulte instantanément leur état via l’application mobile. Aucune connexion internet n’est requise, mais aucun historique n’est conservé entre deux lectures.
L’architecture Contact@ir + Rout@ir permet jusqu’à 999 points de supervision, avec historique, alertes temps réel et remontée cloud si connectivité internet disponible. La portée radio atteint 300 mètres en champ libre. Le concentrateur Rout@ir collecte les données de tous émetteurs à portée, les enregistre localement et synchronise avec le cloud LPS France.
Le Rout@ir fonctionne en mode hybride. Sans internet, il historise localement et permet lecture Bluetooth sur site via application mobile. Dès qu’une connexion Wi-Fi, Ethernet ou data mobile devient disponible, il transmet automatiquement l’historique accumulé et active les alertes temps réel distantes.
La troisième option, Contact@ir MD utilise IoT cellulaire et eSIM pour alertes en temps réel sans besoin d’internet local. Chaque émetteur intègre une carte SIM internationale et communique directement avec le cloud via réseaux 4G/3G/2G/Edge/GPRS. Cette autonomie totale élimine toute dépendance au réseau client.
Les caractéristiques techniques clés incluent:
- Émission Contact@ir toutes les 100 secondes pour diagnostic continu
- Alertes immédiates lors détection impact ou défaut système
- Alimentation photovoltaïque lumière diffuse sans orientation requise
- Contact@ir MD synchronise données produit toutes les 12 heures
- Protocole radio faible consommation garantissant autonomie pluriannuelle
Le choix architectural dépend de quatre critères: accessibilité physique du site, disponibilité réseau IP, nombre de points à superviser et budget alloué. Les systèmes connectés Contact@ir offrent flexibilité pour adapter la solution à chaque contexte opérationnel.
Gestion des alertes, maintenance intelligente et suivi via LPS Manager
LPS Manager centralise les alertes et les historiques de plusieurs sites pour une gestion efficace depuis une interface unique multi-plateforme. La plateforme agrège données de tous équipements communicants, affiche l’état temps réel et génère automatiquement rapports de conformité.
Les fonctionnalités principales transforment la maintenance réactive en approche prédictive:
- Réception push notifications instantanées lors impacts ou défauts détectés
- Consultation historiques complets avec horodatage précis de chaque événement
- Gestion multi-sites avec vue cartographique et filtrage par installation
- Génération rapports conformité normes IEC 62305 et NFC 17-102
- Partage sécurisé informations avec équipes maintenance et auditeurs externes
Le système permet l’enregistrement des équipements garantissant la traçabilité et la validité de la garantie. Chaque paratonnerre, compteur ou dispositif surveillance est référencé avec numéro série, date installation et certificat authenticité. Cette base documentaire centralise l’ensemble du cycle de vie des équipements.
L’interopérabilité constitue un avantage majeur pour grandes installations. LPS Manager expose une API permettant intégration avec systèmes BMS (Building Management System) ou SCADA existants. Les données protection foudre s’intègrent ainsi dans tableaux de bord supervision globale.
La maintenance intelligente réduit drastiquement interventions inutiles. Les alertes ciblées déclenchent uniquement déplacements justifiés par événements réels ou dérives constatées. Cette optimisation diminue coûts opérationnels tout en améliorant disponibilité des installations protégées.
Conseil de pro: Configurez dès le démarrage les profils d’alerte adaptés à chaque type d’équipement et niveau criticité. Formez équipes exploitation à interpréter notifications pour réagir efficacement sans solliciter support technique systématiquement.
Comparaison détaillée des équipements et solutions LPS France
Le tableau comparatif met en évidence les spécificités de chaque modèle et technologie LPS France, facilitant sélection selon contraintes projet:
| Équipement | Communication | Diagnostic | Portée | Cas d’usage optimal |
|---|---|---|---|---|
| Paraton@ir | Contact@ir Ready natif | Temps réel via émetteur | Selon architecture (80/300 m ou cellulaire) | Installations neuves exigeant supervision continue |
| Ellips | Non communicant | Filaire Test@ir | Sur site uniquement | Sites avec maintenance programmée classique |
| Dongl@ir | Réception RF 868 MHz | Local smartphone | 80 m | Vérifications ponctuelles sans infrastructure |
| Rout@ir | Concentrateur multi-émetteurs | Cloud + local Bluetooth | 300 m | Sites multi-bâtiments avec réseau IP |
| Contact@ir MD | IoT cellulaire autonome | Cloud direct eSIM | Couverture mobile | Sites dispersés sans réseau local |
| Compt@ir | Option Contact@ir Ready | Afficheur 6 digits + distant | Selon émetteur | Traçabilité impacts avec preuve visuelle |
| Alert@ir XT | Contact@ir Ready sans afficheur | Alerte impact uniquement | Selon émetteur | Détection événement sans lecture locale |
Les paratonnerres Paraton@ir et Ellips partagent conformité normative identique mais divergent sur supervision. Paraton@ir convient aux exploitants privilégiant réactivité et conformité documentée automatiquement. Ellips reste pertinent pour budgets contraints acceptant maintenance manuelle.
Les architectures Contact@ir se différencient par autonomie et capacité multi-points. Dongl@ir minimise investissement initial mais impose présence physique. Rout@ir optimise le rapport couverture/coût pour sites concentrés. Contact@ir MD maximise flexibilité déploiement au prix d’abonnement data mobile.
Les compteurs Compt@ir et Alert@ir XT ajoutent traçabilité impacts aux installations existantes. Compt@ir fournit affichage local pratique pour vérifications visuelles rapides. Alert@ir XT privilégie discrétion et alerting distant sans composant visible.
Le testeur filaire Test@ir complète l’écosystème pour validations réglementaires nécessitant preuve physique mesure. Il vérifie bon fonctionnement dispositifs d’amorçage et électronique embarquée selon protocole normalisé.
Adaptez équipement selon environnement: zones ATEX, atmosphères corrosives, températures extrêmes influencent sélection matériaux et indices protection. Consultez fiches techniques détaillées pour validation compatibilité.
Normes, réglementations et obligations de maintenance en France
Les normes IEC 62305 et NFC 17-102 définissent les exigences essentielles pour la protection et la maintenance des installations paratonnerre en France. La NFC 17-102:2011 constitue la référence nationale française tandis qu’IEC 62305 (édition 2024) établit le cadre international harmonisé.
Ces textes imposent obligations strictes aux exploitants:
- Vérification initiale complète après installation par organisme qualifié
- Inspection visuelle annuelle de l’ensemble des composants accessibles
- Vérification complète après chaque coup de foudre détecté ou suspecté
- Contrôle approfondi tous les deux ans incluant mesures résistance terre
- Tenue registre traçant interventions, mesures et modifications apportées
La conformité normative conditionne validité assurances et responsabilité juridique. Un sinistre survenant sur installation non conforme ou mal entretenue expose l’exploitant à refus indemnisation et poursuites potentielles.
Les impacts sur conception incluent calcul niveau protection requis selon analyse risque, dimensionnement conducteurs descente et prises terre, respect distances séparation pour éviter effets inductifs. La norme IEC 62305-2 détaille méthodologie évaluation risque foudre.
La traçabilité devient exigence centrale avec solutions connectées. LPS Manager automatise constitution dossier conformité en archivant horodatages événements, rapports vérification et certificats authenticité. Cette documentation répond immédiatement aux audits sans reconstitution manuelle.
Les responsabilités des ingénieurs sécurité couvrent sélection équipements conformes, supervision mise en œuvre, organisation maintenance préventive et réaction appropriée aux alertes. La maîtrise des normes IEC 62305 et NFC 17-102 s’impose pour garantir sécurité et conformité durable.
Intégration SI, sécurité et perspectives d’évolution
LPS Manager offre des API pour l’intégration dans les systèmes BMS/SCADA client via clé authentification fournie sur demande. Cette ouverture permet consolidation données protection foudre dans supervision centralisée existante.
L’intégration technique apporte plusieurs bénéfices:
- Corrélation événements foudre avec incidents électriques ou arrêts process
- Déclenchement automatique workflows maintenance dans GMAO entreprise
- Alimentation tableaux bord HSE avec indicateurs protection foudre
- Archivage long terme dans data lakes pour analyses prédictives avancées
- Interopérabilité avec systèmes détection incendie et gestion énergie
La sécurité des données nécessite attention particulière. LPS Manager implémente contrôle d’accès par rôles, serveurs redondants sécurisés et chiffrement communications. Toutefois, documentation publique reste limitée sur détails cryptographiques et architecture cloud.
Les clients enterprise doivent exiger annexe sécurité détaillant: protocoles chiffrement bout en bout, mécanismes authentification forte, politique journalisation et conservation logs, procédures sauvegarde et reprise activité, conformité RGPD et hébergement données.
Les perspectives d’évolution technologique incluent intelligence artificielle pour maintenance prédictive, jumeaux numériques installations, intégration IoT avancé avec capteurs environnementaux complémentaires. LPS France investit 5 à 10 % chiffre affaires annuel en R&D visant ces innovations.
L’intégration systèmes d’information protection foudre transforme données brutes en intelligence actionable. Cette convergence IT/OT caractérise l’industrie 4.0 appliquée à la sûreté des installations.
Adoptez approche progressive: démarrez avec supervision basique puis enrichissez intégrations au fur et à mesure maturité équipes. Formez collaborateurs aux nouveaux outils pour maximiser retour investissement.
Conclusion et bonnes pratiques pour l’ingénieur de sécurité électrique
La protection foudre moderne repose sur triptyque équipements performants, communication fiable et supervision intelligente. Les trois architectures Contact@ir (Dongl@ir, Rout@ir, Contact@ir MD) couvrent l’ensemble des contextes depuis sites isolés jusqu’aux parcs multi-sites dispersés géographiquement.
Privilégiez maintenance connectée pour réduire coûts opérationnels et améliorer réactivité. Les alertes temps réel évitent aggravation défaillances et limitent durées interruption service. L’historisation automatique simplifie démonstration conformité réglementaire lors audits.
Les bonnes pratiques essentielles incluent:
- Évaluer dès conception besoins supervision versus contraintes budgétaires
- Sélectionner architecture communication adaptée à topographie et réseau disponible
- Enregistrer systématiquement équipements dans LPS Manager pour traçabilité
- Configurer alertes pertinentes évitant noyade informations non critiques
- Former équipes exploitation à interpréter notifications et réagir efficacement
- Planifier intégration SI progressive selon maturité organisation
- Documenter rigoureusement interventions pour constituer dossier conformité
La conformité normes IEC 62305 et NFC 17-102 impose rigueur maintenance et traçabilité exhaustive. Les solutions connectées automatisent largement ces exigences tout en renforçant sécurité installations.
Approfondissez connaissances via ressources LPS France: documentation technique produits, guides application normes, webinaires formation. La veille technologique reste indispensable dans domaine évoluant rapidement.
Gestion proactive protection foudre garantit pérennité installations, minimise risques incidents et optimise budgets maintenance. L’investissement dans équipements communicants se rentabilise typiquement sous 24 mois sur sites critiques ou difficiles accès.
Découvrez les solutions LPS France pour une protection foudre efficace et connectée
LPS France propose gamme complète répondant à tous besoins protection foudre industrielle et tertiaire. Les paratonnerres à dispositif d’amorçage Paraton@ir intègrent nativement capacités communication pour supervision temps réel. Fabriqués en France avec contrôles qualité rigoureux, ils garantissent conformité normative et fiabilité long terme.
Le système de communication Contact@ir décline en trois architectures flexibles s’adaptant à vos contraintes réseau et topographiques. Dongl@ir, Rout@ir et Contact@ir MD couvrent depuis diagnostic ponctuel jusqu’à supervision multi-sites avec alerting instantané.
LPS Manager pour la supervision et gestion des alertes centralise informations, automatise rapports conformité et s’intègre à vos systèmes existants via API. Les éditions Free à Enterprise répondent à tous contextes depuis installations simples jusqu’aux parcs industriels complexes.
Bénéficiez accompagnement expert pour dimensionnement, installation et formation équipes. LPS France assure support technique premium et met à disposition documentation complète facilitant appropriation solutions.
Foire aux questions
Qu’est-ce qu’un paratonnerre à dispositif d’amorçage et pourquoi est-il préféré ?
Un paratonnerre à dispositif d’amorçage déclenche formation canal ionisé avant paratonnerres simples grâce à mécanisme interne actif. Cette avance temporelle (10 à 60 μs) élargit zone protection et améliore efficacité captation. Les modèles communicants Paraton@ir ajoutent supervision continue et alertes automatiques optimisant maintenance.
Comment choisir entre Dongl@ir, Rout@ir et Contact@ir MD pour la supervision ?
Sélectionnez Dongl@ir pour diagnostic ponctuel local sans infrastructure (portée 80 m, lecture smartphone). Optez pour Rout@ir si vous supervisez multi-points sur site concentré avec possibilité internet (portée 300 m, historique, alertes). Privilégiez Contact@ir MD pour sites dispersés ou sans réseau IP client (IoT cellulaire autonome, eSIM intégrée). Les systèmes Contact@ir s’adaptent à chaque contexte opérationnel.
Quelle est l’importance de LPS Manager dans la maintenance conforme ?
LPS Manager conformité maintenance centralise alertes, historiques horodatés et documentation équipements garantissant traçabilité exigée par normes. La plateforme génère automatiquement rapports conformité IEC 62305 et NFC 17-102, simplifie audits et valide garanties constructeur via enregistrement systématique.
Quelles normes réglementent la protection contre la foudre en France ?
Les normes protection foudre France principales sont NFC 17-102:2011 (référence nationale française) et IEC 62305:2024 (cadre international). Elles imposent vérifications annuelles, contrôles après impacts, tenue registre traçabilité et respect méthodologie évaluation risque. La conformité conditionne validité assurances et responsabilité juridique exploitants.
