Les surtensions électriques représentent un risque majeur pour toutes les installations. 87% des bâtiments français subissent au moins 50 surtensions par an, dont 23% dépassent 1 500 V. Ces événements peuvent causer des dommages irréversibles aux équipements sensibles et engendrer des coûts de réparation considérables. Le parafoudre constitue la solution technique incontournable pour dériver ces surtensions vers la terre et protéger efficacement vos installations électriques.
Table des matières
- Définition et rôle d’un parafoudre
- Normes et classifications actuelles en 2026
- Différences et choix entre parafoudres de type 2 et 3
- Application concrète : protection des bornes de recharge irve et équipements sensibles
- Découvrez nos solutions de protection contre la foudre
- FAQ sur les parafoudres
Points clés à retenir
| Point | Détails |
|---|---|
| Définition et fonction | Le parafoudre dérive les surtensions transitoires vers la terre pour protéger les équipements électriques |
| Cadre normatif 2026 | Depuis septembre 2025, main surge arrester obligatoire pour 7 catégories de bâtiments, contre 4 auparavant selon NF C 15-100 |
| Types et classification | Type 1 pour foudre directe (25 kA), type 2 pour tableau principal (5-40 kA), type 3 pour protection fine |
| Applications critiques | Protection indispensable pour bornes IRVE, onduleurs photovoltaïques et équipements électroniques sensibles |
| Enjeux financiers | Une surtension non maîtrisée peut générer jusqu’à 35 000 € de dégâts sur une installation IRVE |
Définition et rôle d’un parafoudre
Un parafoudre est un dispositif de protection électrique conçu pour écouler les surtensions transitoires vers la terre. Son rôle principal consiste à maintenir la tension aux bornes des équipements protégés à un niveau acceptable, évitant ainsi leur détérioration ou destruction.
Le fonctionnement repose sur un principe simple mais efficace. Lorsqu’une surtension apparaît, le parafoudre détecte instantanément l’élévation anormale de tension et crée un chemin de faible impédance vers la terre. Cette dérivation permet d’évacuer l’énergie excédentaire en quelques microsecondes, avant que celle-ci n’atteigne les équipements sensibles. Le dispositif reprend ensuite automatiquement son état de veille, prêt à intervenir lors de la prochaine anomalie.
Les surtensions proviennent de deux sources distinctes. La foudre directe ou indirecte génère des pics de tension extrêmement élevés, pouvant atteindre plusieurs dizaines de milliers de volts. Les surtensions réseau, causées par les manœuvres d’appareils inductifs ou les défauts sur le réseau de distribution, créent des perturbations moins intenses mais plus fréquentes.
La distinction entre paratonnerre et parafoudre est fondamentale. Le paratonnerre capte la foudre directe et la conduit à la terre via des conducteurs dédiés, protégeant ainsi la structure du bâtiment. Le parafoudre intervient exclusivement sur le réseau électrique pour protéger les équipements connectés. Ces deux dispositifs sont complémentaires dans une stratégie globale de protection contre la foudre.
Conseil de pro: Installez systématiquement un parafoudre même en présence d’un paratonnerre. La foudre indirecte, captée à plusieurs centaines de mètres, génère des surtensions par couplage électromagnétique sur les lignes électriques.
L’impact financier des surtensions non maîtrisées justifie largement l’investissement. Les équipements électroniques modernes, dotés de composants sensibles fonctionnant à basse tension, sont particulièrement vulnérables. Leur remplacement peut représenter des sommes importantes, sans compter les pertes d’exploitation liées aux arrêts de production ou de service.
- Destruction d’équipements électroniques sensibles (automates, variateurs, onduleurs)
- Vieillissement prématuré des composants exposés à des surtensions répétées
- Risques d’incendie lors de surtensions majeures
- Refus de prise en charge par les assurances en l’absence de protection conforme
Normes et classifications actuelles en 2026
La norme NF C 15-100 structure l’ensemble des exigences relatives aux parafoudres. Depuis septembre 2025, main surge arrester obligatoire pour 7 catégories de bâtiments, élargissant significativement le périmètre d’application par rapport à l’édition précédente. Cette évolution témoigne de la prise de conscience croissante des risques liés aux surtensions.

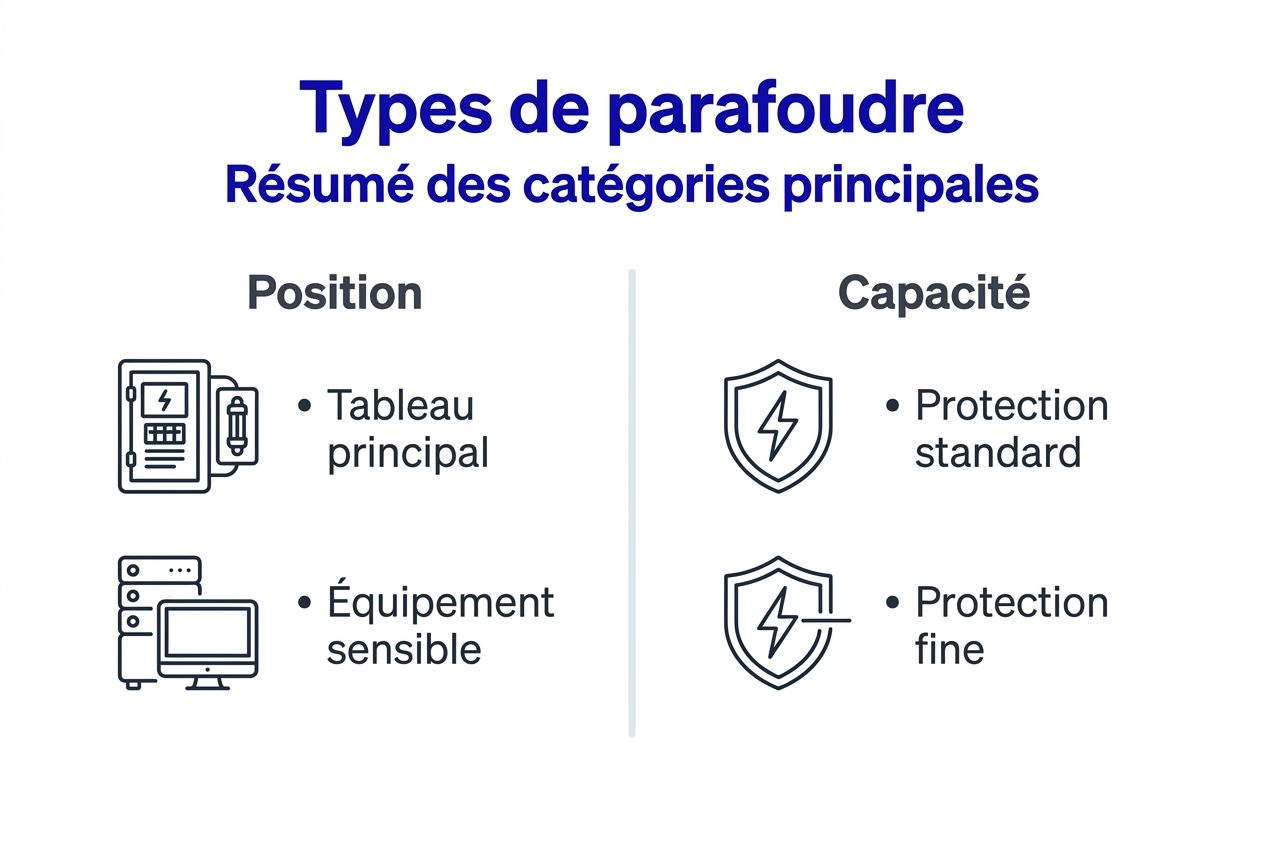

La classification distingue trois types de parafoudres selon leur capacité et leur position dans l’installation. Type 1 traite courant foudre direct jusqu’à 25 kA avec forme d’onde 10/350 µs, caractéristique de la décharge atmosphérique. Ce dispositif s’installe impérativement en tête d’installation lorsqu’un paratonnerre est présent ou dans les zones à forte densité de foudroiement.

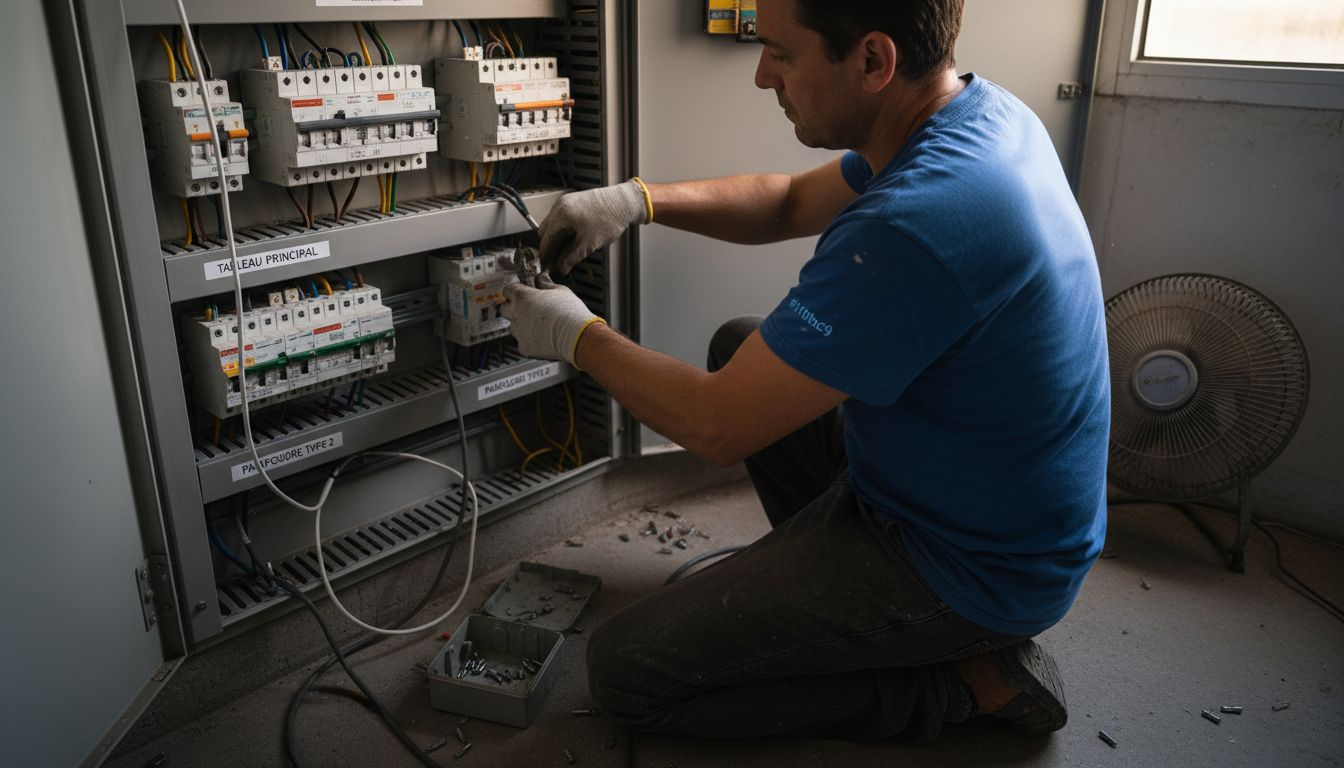

Le type 2 constitue la protection standard des tableaux électriques principaux. Il traite les surtensions induites et les manœuvres réseau, avec une capacité de décharge comprise entre 5 et 40 kA par phase (forme d’onde 8/20 µs). Son installation devient obligatoire dans de nombreuses configurations, notamment pour les bâtiments équipés de bornes de recharge ou de systèmes photovoltaïques.
Le type 3 assure une protection complémentaire au plus près des équipements terminaux sensibles. Il limite la tension résiduelle à des niveaux compatibles avec l’électronique moderne, typiquement inférieurs à 1 kV. Ce dispositif ne peut jamais être installé seul et nécessite obligatoirement la présence d’un parafoudre de type 2 en amont.
| Type | Forme d’onde | Courant nominal | Position | Application |
|---|---|---|---|---|
| Type 1 | 10/350 µs | Jusqu’à 25 kA | Origine installation | Protection foudre directe, présence paratonnerre |
| Type 2 | 8/20 µs | 5 à 40 kA | Tableau principal | Protection standard, obligatoire selon NF C 15-100 |
| Type 3 | 8/20 µs | Jusqu’à 5 kA | Près équipement | Protection fine, complémentaire type 2 |
Les critères de sélection dépendent de plusieurs paramètres techniques et géographiques. La densité de foudroiement locale, exprimée en nombre de jours d’orage par an, influence directement le niveau de protection requis. L’exposition du site, la présence d’équipements sensibles et les exigences contractuelles des assureurs constituent également des facteurs déterminants.
La coordination avec le système de mise à la terre est absolument essentielle. Un parafoudre ne peut fonctionner efficacement qu’avec une terre de qualité, présentant une résistance inférieure à 10 ohms. La longueur des connexions entre parafoudre et terre doit être minimisée pour réduire l’impédance du circuit d’écoulement.
- Vérifier la conformité de l’installation de mise à la terre existante
- Dimensionner les parafoudres en fonction des niveaux de protection requis
- Sélectionner des dispositifs certifiés NF ou équivalent
- Prévoir une coordination sélective entre les différents niveaux de protection
- Installer des dispositifs de déconnexion et de signalisation de défaut
Différences et choix entre parafoudres de type 2 et 3
La compréhension fine des différences entre parafoudres type 2 et type 3 permet d’optimiser la stratégie de protection. Ces deux catégories ne s’opposent pas mais se complètent dans une approche en cascade.
Type 2 : décharge 5-40 kA par phase, pour tableau principal, proche foudre indirecte. Ce dispositif constitue la première ligne de défense contre les surtensions d’origine externe. Son niveau de protection, typiquement compris entre 1,5 et 2,5 kV, suffit pour la plupart des équipements domestiques et tertiaires standards.
Le type 3 intervient dans un second temps. Type 3 : protection fine près équipement sensible, protection à 1 kV ou moins. Cette réduction supplémentaire de la tension résiduelle s’avère indispensable pour l’électronique de puissance, les systèmes informatiques et les équipements médicaux.
Conseil de pro: La distance entre parafoudre type 2 et type 3 doit excéder 10 mètres de câble ou inclure une self de découplage pour garantir une coordination optimale. Cette séparation évite les interactions parasites lors des décharges.
Le choix du type adapté repose sur une analyse du risque spécifique. Pour une installation IRVE (Infrastructure de Recharge de Véhicules Électriques), la présence d’électronique de puissance sensible impose généralement l’association type 2 au tableau et type 3 au plus près de la borne. Cette configuration en cascade maximise la protection tout en respectant les contraintes économiques.
La coordination entre les deux types suit des règles précises. Le parafoudre de type 2 doit absorber l’essentiel de l’énergie de la surtension, limitant ainsi les contraintes sur le type 3. Si cette coordination échoue, le type 3 risque une destruction prématurée, laissant l’équipement sans protection.
- Type 2 seul : suffisant pour équipements standards peu sensibles
- Type 2 + Type 3 : recommandé pour électronique de puissance et informatique
- Vérifier la compatibilité des niveaux de protection Up entre les deux types
- Privilégier des parafoudres avec indicateur visuel de défaut
Les applications IRVE illustrent parfaitement cette complémentarité. La borne intègre des composants électroniques complexes, des systèmes de communication et des dispositifs de sécurité. Une surge protection lightning strikes efficace nécessite impérativement cette approche multicouche.
Application concrète : protection des bornes de recharge IRVE et équipements sensibles
Les installations IRVE présentent des vulnérabilités spécifiques face aux surtensions. L’électronique embarquée, les systèmes de communication et les dispositifs de mesure constituent autant de points sensibles nécessitant une protection renforcée. Les onduleurs photovoltaïques partagent ces mêmes caractéristiques, avec une sensibilité accrue aux perturbations électromagnétiques.
Surtension de 6 000 V lors d’un coup de foudre indirecte à 500m détruit électronique et batterie IRVE, coût total potentiel jusqu’à 35 000 €. Ce chiffre inclut le remplacement de la borne, les frais d’intervention, l’immobilisation du point de charge et les éventuelles pertes d’exploitation. L’absence de protection conforme peut également entraîner un refus de prise en charge par l’assureur.
Les paramètres de dimensionnement des parafoudres pour IRVE exigent une attention particulière. La puissance de charge, généralement comprise entre 7 et 22 kW pour les bornes domestiques et tertiaires, impose des calibres de protection adaptés. La coordination avec les dispositifs différentiels et les disjoncteurs de protection doit être vérifiée pour éviter les déclenchements intempestifs.
- Installer systématiquement un parafoudre type 2 au tableau alimentant la borne
- Ajouter un parafoudre type 3 si la distance câble excède 30 mètres
- Protéger également les lignes de communication (Ethernet, fibre optique)
- Vérifier la continuité électrique de toutes les masses métalliques
- Documenter l’installation pour faciliter la maintenance préventive
Conseil de pro: Les bornes IRVE connectées nécessitent une protection spécifique des liaisons data. Les parafoudres RJ45 ou fibre optique complètent efficacement la protection électrique primaire.
La coordination des protections avec les normes d’installation garantit la conformité réglementaire. La NF C 15-100 impose des exigences précises pour les circuits alimentant les IRVE, incluant obligatoirement la présence de parafoudres dans la plupart des configurations. Le non-respect de ces prescriptions engage la responsabilité de l’installateur et peut invalider les garanties constructeur.
L’impact sur la continuité de service justifie économiquement l’investissement. Une borne hors service pendant plusieurs semaines pour réparation génère un manque à gagner important pour les exploitants professionnels. Les conditions d’assurance évoluent également vers une exigence systématique de protection conforme, sous peine de franchises majorées ou de refus d’indemnisation.
Les équipements photovoltaïques présentent des risques similaires. Les onduleurs, installés souvent en toiture ou à proximité, s’exposent particulièrement aux foudre directe et indirecte. La protection complète nécessite des parafoudres côté courant continu et côté courant alternatif, avec des caractéristiques adaptées aux tensions spécifiques du photovoltaïque.
Découvrez nos solutions de protection contre la foudre
LPS France propose une gamme complète de solutions pour protéger efficacement vos installations contre les risques de foudre et de surtensions. Nos kits de protection contre la foudre intègrent l’ensemble des composants nécessaires, dimensionnés selon les normes en vigueur et adaptés à vos configurations spécifiques.
Nos experts techniques accompagnent vos équipes à travers des formations spécialisées, couvrant les aspects réglementaires, techniques et pratiques de la protection foudre. Ces sessions permettent d’acquérir les compétences nécessaires pour concevoir, installer et maintenir des systèmes de protection conformes.
Nos produits et services garantissent la conformité aux exigences NF C 15-100 et intègrent les technologies les plus avancées en matière de surge protection. Chaque solution est conçue pour offrir un niveau de protection optimal tout en facilitant la maintenance et la traçabilité des interventions.
FAQ sur les parafoudres
Quand installer un parafoudre selon la norme NF C 15-100 ?
L’installation d’un parafoudre devient obligatoire dans 7 catégories de bâtiments depuis septembre 2025. Ces catégories incluent les installations avec paratonnerre, les bâtiments recevant du public, les établissements de santé, les locaux industriels avec équipements sensibles, les installations IRVE et les systèmes photovoltaïques. La densité de foudroiement locale peut également rendre l’installation obligatoire même hors de ces catégories.
Comment choisir entre parafoudre de type 2 et type 3 ?
Le type 2 s’installe obligatoirement au tableau principal pour toute protection de base. Le type 3 s’ajoute uniquement en complément, au plus près des équipements très sensibles nécessitant une protection inférieure à 1 kV. L’association des deux types constitue la solution optimale pour les installations comportant de l’électronique de puissance, des systèmes informatiques ou des équipements de communication. Consultez les étapes de conformité pour valider votre configuration.
Quel impact en assurance en cas de protection insuffisante ?
L’absence de parafoudre conforme à la NF C 15-100 peut entraîner un refus total de prise en charge par l’assureur en cas de sinistre. Les compagnies exigent de plus en plus fréquemment la preuve d’une protection adaptée, notamment pour les installations IRVE et photovoltaïques. Les franchises peuvent également être majorées significativement si la protection s’avère insuffisante ou non conforme aux prescriptions normatives.
Peut-on retrofiter une installation existante avec un parafoudre ?
Le retrofit d’un parafoudre sur une installation existante est parfaitement possible et souvent recommandé. L’intervention nécessite une vérification préalable de la qualité de la mise à la terre et de l’espace disponible dans le tableau électrique. Les parafoudres modulaires facilitent grandement cette opération en s’installant sur rail DIN standard. La mise en conformité progressive des installations anciennes constitue une priorité pour réduire les risques et respecter les évolutions réglementaires.
