La protection d’une structure contre les impacts de foudre est une décision technique cruciale, impliquant un choix entre des technologies aux principes de fonctionnement distincts. Face à l’incertitude technologique, à la crainte d’un investissement inadapté ou à la complexité des normes en vigueur, de nombreux maîtres d’ouvrage et installateurs s’interrogent. Le débat technique paratonnerre pda vs franklin est au cœur de ces préoccupations, opposant une technologie proactive à un système passif éprouvé. Choisir en méconnaissance de cause peut entraîner une protection inefficace, surdimensionnée ou non conforme, engageant ainsi la sécurité des biens et des personnes.
Cet article a pour objectif de clarifier ce choix fondamental. Nous allons analyser de manière méthodique les différences entre le Paratonnerre à Dispositif d’Amorçage (PDA) et la tige Franklin traditionnelle. En examinant leurs principes de fonctionnement, leurs rayons de protection, leurs contraintes d’installation et leur coût global, nous vous fournirons les clés pour évaluer objectivement chaque solution. L’objectif est de vous permettre de sélectionner, en toute connaissance de cause, la technologie la plus performante et la plus rentable, garantissant une protection optimale et parfaitement adaptée à la spécificité de votre projet.
Points Clés à Retenir
- Comprenez la distinction fondamentale entre la capture active d’un Paratonnerre à Dispositif d’Amorçage (PDA) et l’approche passive de la tige Franklin pour évaluer leur efficacité respective.
- Le choix dans le comparatif paratonnerre pda vs franklin ne se limite pas au rayon de protection ; découvrez les critères techniques décisifs pour une performance garantie.
- Évaluez le Coût Total de Possession (TCO) de chaque système pour déterminer quelle solution est la plus rentable à long terme, au-delà du simple coût d’achat du matériel.
- Identifiez quel système de protection, PDA ou cage maillée, est le plus adapté à votre structure en vous basant sur les conclusions d’une Analyse du Risque Foudre (ARF) rigoureuse.
Les Fondamentaux : Deux Philosophies de Protection Foudre
Dans le domaine des systèmes de protection contre la foudre (SPF), le choix d’une technologie appropriée est une décision critique qui impacte directement la sécurité des biens et des personnes. Le débat technique du paratonnerre pda vs franklin repose sur deux philosophies fondamentalement différentes : la capture passive, héritée d’une invention historique, et la capture active, fruit d’une innovation technologique. Le premier, le paratonnerre à tige simple (type Franklin), se contente d’intercepter la foudre. Le second, le Paratonnerre à Dispositif d’Amorçage (PDA), l’anticipe pour mieux la maîtriser. Comprendre les principes de fonctionnement, les applications et les cadres normatifs de chaque solution est indispensable pour réaliser une analyse de risque pertinente et opérer un choix technique et économique éclairé.
Le Paratonnerre Franklin : Le Principe de la Capture Passive
Le paratonnerre Franklin, dont les origines remontent au XVIIIe siècle, fonctionne sur un principe de protection passive. Son rôle n’est pas d’attirer la foudre, mais d’offrir un point d’impact sécurisé et un chemin d’écoulement de moindre impédance vers la terre pour une décharge qui se serait abattue naturellement sur la zone protégée. Pour approfondir les origines de cette invention majeure, consulter l’Histoire du paratonnerre offre une perspective complète. Ce système ne génère pas de traceur ascendant préférentiel ; il attend passivement l’arc électrique. Son application moderne la plus courante est la cage maillée, un réseau de conducteurs qui quadrille le toit et les façades d’un bâtiment pour intercepter la foudre en tout point. Cette approche est rigoureusement encadrée par la norme internationale de référence IEC 62305.
Le Paratonnerre à Dispositif d’Amorçage (PDA) : La Capture Active
Le Paratonnerre à Dispositif d’Amorçage (PDA) représente une évolution technologique majeure basée sur le principe de la capture active. Exploitant la technologie ESE (Early Streamer Emission), le PDA est conçu pour réagir à l’approche d’un traceur descendant (précurseur de l’éclair). En se chargeant grâce au champ électrique ambiant, il génère un traceur ascendant de manière proactive, bien avant tout autre point proéminent de la structure. Cette émission précoce établit un point d’impact contrôlé et préférentiel, ce qui permet au PDA d’offrir un rayon de protection nettement supérieur à celui d’une pointe simple. Cette technologie est spécifiquement régie par la norme française NFC 17-102, qui détaille les exigences de performance, d’installation et de maintenance.
Comparatif Technique Approfondi : PDA vs Franklin (Cage Maillée)
L’analyse du duel technologique paratonnerre pda vs franklin repose sur des critères de performance, d’installation et d’intégration bien distincts. Si les deux systèmes visent à protéger les structures contre les coups de foudre directs, leur approche conceptuelle et leurs implications pratiques diffèrent radicalement. Une comparaison point par point permet de mettre en lumière les avantages spécifiques de chaque technologie et d’orienter le choix vers la solution la plus adaptée à un projet donné.

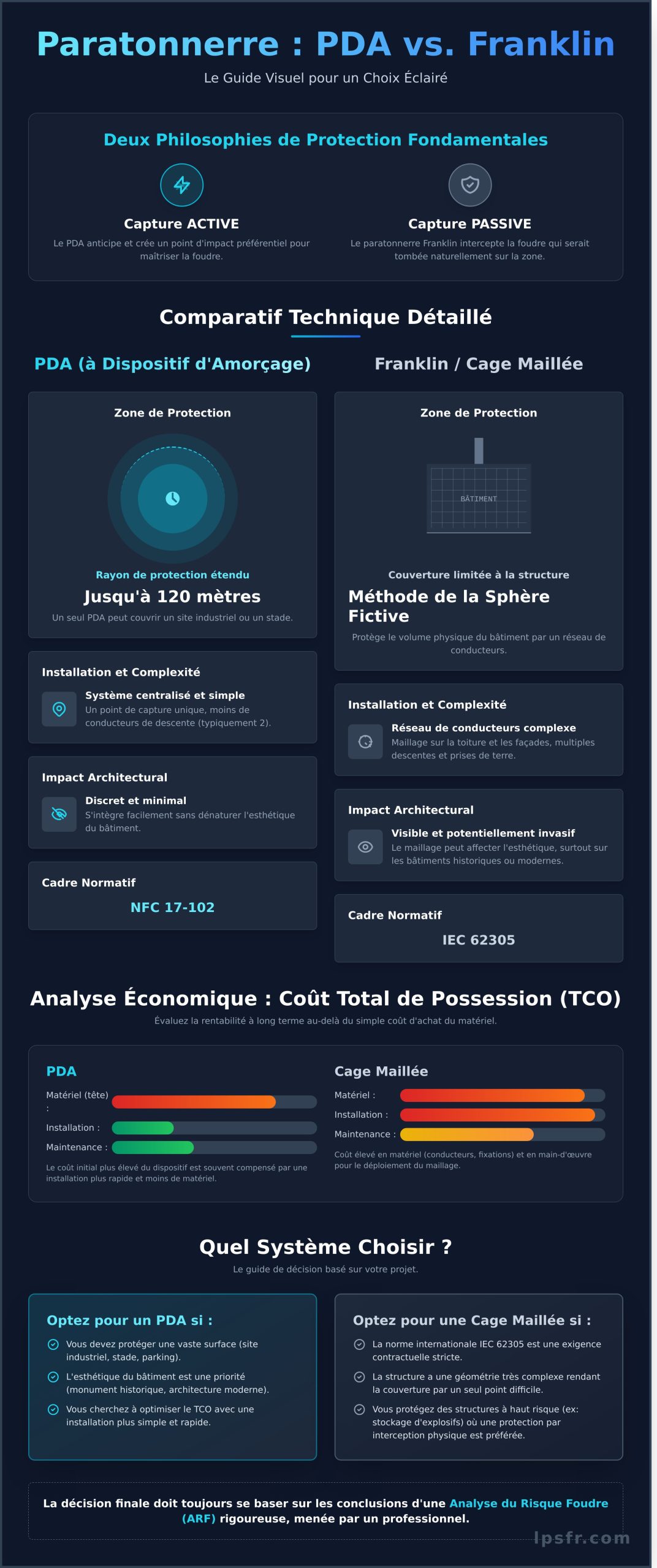

Pour une vue d’ensemble, voici les principaux points de divergence :
- Principe de protection : Actif et préventif pour le PDA (amorçage précoce), passif pour la cage maillée (interception directe).
- Zone de couverture : Rayon de protection étendu pour le PDA, couverture limitée au volume de la structure pour la cage maillée.
- Complexité d’installation : Système centralisé et simple pour le PDA, réseau de conducteurs complexe pour la cage maillée.
- Impact architectural : Discret et minimal pour le PDA, visible et potentiellement invasif pour la cage maillée.
Zone et Rayon de Protection : L’Avantage Décisif du PDA
La différence la plus fondamentale réside dans la surface protégée. Le système Franklin (cage maillée) utilise la méthode de la sphère fictive pour déterminer sa zone de protection, couvrant de fait la structure physique qu’il enserre. Cette approche est efficace mais limitée. Le Paratonnerre à Dispositif d’Amorçage (PDA), quant à lui, génère un traceur ascendant de manière anticipée, créant un point d’impact préférentiel et offrant un rayon de protection pouvant atteindre 120 mètres. Un seul PDA peut ainsi sécuriser une vaste zone, comme un site industriel ou un stade, qui nécessiterait un maillage extrêmement dense de conducteurs et de multiples pointes Franklin.
Installation, Conducteurs et Prise de Terre
L’installation d’une cage maillée est une opération exigeante, impliquant la pose d’un réseau de conducteurs sur toute la toiture et les arêtes saillantes du bâtiment. La conception de ce maillage est rigoureusement encadrée par des référentiels stricts, comme les normes techniques NFPA 780. À l’inverse, le système PDA se compose d’un unique point de capture, relié à la terre par un nombre réduit de conducteurs de descente (souvent deux). Cette architecture centralisée réduit considérablement le temps, la complexité et le coût de l’installation, tout en minimisant les perçages et les fixations sur la structure du bâtiment.
Esthétique et Intégration Architecturale
L’impact visuel est un critère de plus en plus déterminant, notamment pour les bâtiments historiques ou les projets architecturaux modernes. La cage maillée, par sa nature même, impose un quadrillage visible sur les façades et la toiture qui peut altérer l’harmonie des lignes. Le système PDA, avec son mât unique et ses conducteurs de descente discrets, s’intègre de manière beaucoup plus harmonieuse. Il préserve l’intégrité visuelle de l’architecture, offrant une protection efficace sans compromis esthétique.
Analyse Économique : Coût Total de Possession (TCO)
Pour effectuer un choix éclairé entre un Paratonnerre à Dispositif d’Amorçage (PDA) et une installation de type Franklin, l’analyse ne peut se limiter au prix d’achat initial. Il est impératif d’adopter une approche basée sur le Coût Total de Possession (TCO), qui intègre l’ensemble des dépenses sur le cycle de vie du système. Une analyse économique rigoureuse ne doit jamais occulter l’objectif premier : garantir une protection fiable et durable. Cette vision globale permet de comprendre que l’investissement le plus faible à l’achat n’est que rarement le plus économique à long terme.
Coût d’Installation et de Matériel
Le débat économique du paratonnerre pda vs franklin prend tout son sens lors de l’étude des coûts d’installation. Une cage maillée, bien que constituée de simples pointes Franklin, engendre des coûts indirects très élevés. Elle requiert une quantité considérable de conducteurs (cuivre ou aluminium) pour quadriller la toiture, ainsi qu’un nombre important de fixations et de pièces de connexion. Ce maillage complexe se traduit par une main d’œuvre plus importante et un temps de pose significativement plus long.
À l’inverse, le système PDA, bien que son dispositif d’amorçage représente un investissement initial plus élevé, génère des économies substantielles sur les autres postes. En optimisant le nombre de conducteurs de descente (souvent un ou deux suffisent pour des structures standards) et en simplifiant le tracé, il réduit drastiquement la quantité de matériel nécessaire et le temps d’installation. Pour les bâtiments de grande superficie ou à l’architecture complexe, le coût global d’un système PDA s’avère ainsi fréquemment inférieur à celui d’une cage maillée complète.
Maintenance et Vérification
La maintenance est une composante essentielle et réglementée du TCO. La vérification périodique d’une cage maillée est une opération fastidieuse et coûteuse. Elle impose l’inspection visuelle et mécanique de centaines de points de connexion, de soudures et de la continuité de chaque maille du réseau. Le risque d’omettre un point de défaillance est statistiquement plus élevé.
Le système de protection par PDA centralise les points de contrôle critiques. La vérification se concentre sur l’intégrité du paratonnerre, la continuité du ou des conducteurs de descente et la valeur de la prise de terre. Cette simplicité structurelle réduit non seulement le temps d’intervention, mais aussi les coûts de main d’œuvre associés à la maintenance. De plus, les PDA modernes peuvent intégrer des technologies de surveillance à distance, comme notre système Contact@ir®, qui permettent un suivi en temps réel de l’état de l’installation et anticipent les besoins de maintenance, optimisant encore davantage les coûts opérationnels. Découvrez nos solutions de surveillance connectée pour une maintenance optimisée.
Quel Système Choisir ? Guide de Décision par Cas d’Usage
La sélection entre un système de protection foudre à tige simple (Franklin) et un Paratonnerre à Dispositif d’Amorçage (PDA) ne doit jamais être arbitraire. La décision finale découle impérativement d’une Analyse du Risque Foudre (ARF), réalisée conformément aux normes en vigueur. Cette étude technique est la seule approche méthodique pour trancher le débat paratonnerre pda vs franklin et garantir une protection efficace et optimisée.
Pour orienter votre réflexion, voici une synthèse des scénarios où chaque technologie démontre sa pleine pertinence.
Cas d’Usage Idéaux pour le Paratonnerre PDA
Grâce à son large rayon de protection et à sa flexibilité d’installation, le paratonnerre PDA est la solution privilégiée pour les structures modernes, étendues ou complexes. Il offre une couverture optimale tout en minimisant l’impact visuel et structurel.
- Bâtiments industriels, entrepôts et centres commerciaux : La capacité du PDA à protéger de vastes surfaces avec un nombre limité de points de captation en fait une solution économiquement et techniquement supérieure.
- Sites ouverts et étendus : Pour des installations comme les stades, les parcs photovoltaïques ou les terrains de golf, le PDA assure une zone de protection étendue, difficile à obtenir avec une cage maillée.
- Immeubles de grande hauteur (IGH) et architecture complexe : Le PDA simplifie la protection des toitures aux formes non conventionnelles et réduit le nombre de conducteurs de descente, préservant ainsi l’esthétique de la façade.
- Projets où l’esthétique est un critère : Avec un seul point de captation en hauteur, le PDA est nettement plus discret qu’un maillage complet de conducteurs sur la toiture et les façades.
Quand Envisager un Système Franklin / Cage Maillée ?
Bien que souvent plus contraignant à installer, le système Franklin ou la cage maillée demeure une solution pertinente, voire obligatoire, dans des contextes très spécifiques où ses caractéristiques répondent à des exigences réglementaires ou structurelles précises.
- Très petites structures simples : Pour un petit clocher, un pylône ou une cheminée isolée, une simple pointe Franklin peut s’avérer suffisante et conforme.
- Monuments historiques classés : Les contraintes imposées par les Architectes des Bâtiments de France peuvent parfois exiger l’utilisation de conducteurs dissimulés suivant les arêtes du bâtiment, se rapprochant d’une approche de type cage maillée.
- Sites à risque d’explosion (zones ATEX) : Certaines réglementations spécifiques à ces environnements peuvent imposer une cage maillée pour éviter tout amorçage préférentiel et contrôler la dissipation des courants.
- Exigences d’un cahier des charges : Si le cahier des charges d’un projet ou d’un appel d’offres l’impose explicitement, cette technologie doit être mise en œuvre.
Ces scénarios fournissent des orientations générales. La complexité des phénomènes orageux et les impératifs de conformité exigent une expertise pointue. Pour sécuriser votre installation et garantir la protection des personnes et des biens, le recours à un bureau d’études spécialisé est indispensable. Les ingénieurs de LPS France® réalisent votre Analyse du Risque Foudre et vous accompagnent pour définir la solution la plus performante pour votre projet. Pour une évaluation professionnelle, contactez nos experts.
Paratonnerre PDA vs Franklin : Le Verdict pour une Sécurité Maîtrisée
En définitive, le choix entre un Paratonnerre à Dispositif d’Amorçage (PDA) et un système Franklin de type cage maillée ne se résume pas à une simple préférence technologique. Comme notre analyse l’a démontré, le PDA offre une protection active avec une zone de couverture optimisée, présentant souvent un Coût Total de Possession (TCO) plus avantageux pour les structures vastes ou complexes. La cage maillée, quant à elle, représente une solution passive, fiable mais potentiellement plus exigeante en matériaux et en temps d’installation. Le débat paratonnerre pda vs franklin se résout donc par une analyse technique et économique rigoureuse, adaptée aux spécificités de chaque projet.
Pour garantir une protection foudre sans compromis, il est impératif de s’orienter vers une solution performante et certifiée. Forts de notre expertise reconnue mondialement, nous vous proposons des systèmes à la pointe de l’innovation. Nos solutions, issues d’une fabrication Française de haute qualité et en conformité totale à la norme NFC 17-102, sont conçues pour une efficacité et une fiabilité maximales. Découvrez notre gamme de paratonnerres PDA haute performance.
Faire le choix de la bonne technologie est un investissement stratégique. Assurez la pérennité de vos installations avec une protection fiable et éprouvée.
Questions fréquentes sur les paratonnerres PDA et Franklin
Un paratonnerre PDA est-il plus dangereux ou ‘attire-t-il’ plus la foudre ?
Non, un paratonnerre à dispositif d’amorçage (PDA) n’attire pas davantage la foudre que son environnement. Son principe n’est pas d’augmenter la probabilité d’un coup de foudre sur une zone, mais de se présenter comme un point d’impact préférentiel et contrôlé. En générant un traceur ascendant plus tôt qu’un paratonnerre simple, il intercepte la foudre de manière proactive dans son rayon de protection défini, offrant ainsi une capture plus efficace et optimisée pour la protection de la structure.
Quelle est la durée de vie d’un paratonnerre PDA par rapport à une tige Franklin ?
La durée de vie des deux systèmes est conçue pour être longue, mais dépend de facteurs différents. Une tige Franklin, étant un système passif en métal (cuivre ou inox), a une longévité principalement limitée par la corrosion et les dommages physiques. Un PDA intègre des composants qui assurent son fonctionnement d’amorçage. Bien que fabriqués avec des matériaux très résistants, leur bon fonctionnement doit être vérifié périodiquement, conformément aux préconisations du fabricant et aux exigences normatives.
Peut-on remplacer une installation cage maillée existante par un système PDA ?
Oui, il est techniquement possible de remplacer une cage maillée par un système PDA. Cette opération est souvent envisagée pour des raisons esthétiques, de simplification de l’installation ou pour couvrir des extensions de bâtiments. Cependant, une telle modification doit impérativement être précédée d’une Analyse du Risque Foudre (ARF) complète. Cette étude garantit que le nouveau système PDA offre un niveau de protection équivalent ou supérieur à l’installation précédente, en conformité avec les normes en vigueur.
Les deux systèmes offrent-ils le même niveau de sécurité pour les équipements internes ?
Le système de capture externe, qu’il s’agisse d’un PDA ou d’une tige Franklin, a pour rôle de protéger la structure du bâtiment contre les impacts directs. La protection des équipements internes contre les surtensions est assurée par une installation complémentaire de parafoudres (SPD). Le débat paratonnerre pda vs franklin ne change pas cette exigence fondamentale : sans parafoudres, les équipements électriques et électroniques restent vulnérables aux effets indirects de la foudre conduits par les réseaux.
Quelles sont les normes à respecter pour chaque type d’installation en France ?
Les deux technologies sont régies par des référentiels normatifs distincts. L’installation d’un Paratonnerre à Dispositif d’Amorçage (PDA) doit être réalisée en stricte conformité avec la norme française NFC 17-102. Pour les systèmes passifs, comme la pointe simple (tige Franklin) ou la cage maillée, l’installation est encadrée par la série de normes internationales IEC / EN 62305. Le respect de ces normes est impératif pour garantir l’efficacité et la sécurité de l’installation.
La maintenance d’un système PDA est-elle plus complexe ou coûteuse ?
La maintenance d’un système PDA inclut les mêmes vérifications visuelles qu’un système Franklin (continuité des conducteurs, état des prises de terre). Elle requiert cependant une étape supplémentaire : le test fonctionnel du dispositif d’amorçage à l’aide d’un banc d’essai spécifique au fabricant. Cette étape, qui doit être réalisée par un technicien qualifié, peut représenter un coût additionnel par rapport à la seule inspection visuelle d’une installation passive, mais elle est essentielle pour certifier l’opérabilité du système.
