Radar de Raios: monitoramento e registro em tempo real de descargas atmosféricas

Todos os anos, dezenas de milhares de raios atingem o território francês. No entanto, a maioria dos gestores de instalações não sabe se o seu local foi atingido, quando ou com que intensidade. O Strike Radar o serviço profissional da LPS France que transforma essa incerteza em dados certificados e acionáveis ​​— sem qualquer instalação de equipamento no local.

O que é um radar de ataque?

O Strike Radar é um serviço de monitoramento e registro de raios em tempo real. Especificamente, ele permite que qualquer gestor de instalações saiba se houve descargas atmosféricas em um raio de até 100 km ao redor de suas instalações — com precisão horária, geográfica e física.

rede global de sensores Vaisala GLD360+ . Essa rede emprega tecnologia de detecção VLF/LF, que captura a assinatura eletromagnética de cada descarga atmosférica. A triangulação multissensor garante uma validação cruzada rigorosa de cada descarga. Os dados resultantes estão em conformidade com a norma IEC 62793:2020 e podem ser utilizados para avaliação de riscos de acordo com a norma IEC 62305-2:2024 .

Para cada impacto detectado, o Strike Radar fornece:

• As coordenadas GPS precisas do impacto
• A data e hora exatas (registro de data e hora certificado)
• Intensidade da corrente em quiloamperes (kA)
• Polaridade (positiva ou negativa)
• A distância estimada do local monitorado
• O número de sensores que validaram o impacto

Duas entregas profissionais para cada situação

O Strike Radar faz mais do que apenas exibir dados brutos. Ele gera dois tipos de relatórios que podem ser usados ​​diretamente por profissionais de proteção contra raios.

O Relatório Ceraúnico

Este relatório resumido analisa a atividade de raios durante um determinado período em torno de um local. Apresenta o histórico das descargas atmosféricas, sua intensidade, frequência e distância. É uma ferramenta ideal para:

• Para elaborar um estudo de risco de raios baseado em dados reais
• Justifique a atualização para o Nível de Proteção contra Raios (LPL)
• Elabore um plano de manutenção preventiva para o cliente final
• dados de Ng para calcular Nsg (densidade de raios no solo, parâmetro IEC 62305-2:2024) através do LPS France v2.0

O NSG (número de impactos no solo por km² por ano, em uma grade de 10 × 10 km) é, de fato, a referência normativa para avaliar o nível de risco. O Strike Radar permite que ele seja calculado a partir de dados reais medidos no local — e não de tabelas estatísticas genéricas.

O certificado de raio

Quando um raio é detectado próximo a uma instalação, o Strike Radar gera um certificado . Este documento confirma oficialmente a ocorrência do raio, incluindo data, hora, intensidade e polaridade. Ele é corroborado por múltiplos sensores e constitui prova certificada, utilizável em diversos contextos.

• Reclamação apresentada à seguradora
• Justificativa para intervenção de manutenção pós-impacto
• Rastreabilidade regulamentar para estabelecimentos sujeitos a auditoria (ICPE, ERP, IGH)
• Documentação de um relatório de perícia técnica

Por que o Strike Radar está mudando sua lógica de manutenção de raios?

Até agora, a manutenção dos sistemas de proteção contra raios seguia um cronograma fixo — por exemplo, uma inspeção anual ou bianual. Esse modelo apresenta um problema: não é acionado por eventos reais. Um local pode sofrer uma descarga atmosférica severa em janeiro e só ser inspecionado em dezembro.

Com o Strike Radar, a lógica é invertida. É o evento de raio que desencadeia a ação . Assim que uma descarga atmosférica é detectada dentro de um determinado raio do local, o responsável é notificado e pode decidir por uma inspeção imediata. Essa abordagem está em conformidade com as recomendações da IEC 62305-3 , que preconiza a verificação do sistema de proteção após um evento de raio severo.

para-raios de emissão antecipada Paraton@ir ou Ellips® Ellips LPS LPS France ), pode:

1. Recebemos um alerta do radar de impacto confirmando uma colisão a 3 km do local
2. Acione uma inspeção prioritária dos condutores de descida e dos pontos de aterramento
3. Baixe o certificado de queda de raio para criar seu arquivo de rastreabilidade
4. Justifique as despesas de manutenção à gerência com comprovantes datados e certificados

Radar de impacto e cálculo de risco de acordo com a norma IEC 62305-2:2024

A norma internacional IEC 62305-2:2024 define o método para avaliação do risco de descargas atmosféricas. Este método baseia-se em diversos parâmetros, incluindo o NSG local — ou seja, a densidade de descargas atmosféricas no solo na área geográfica do local.

Em muitos estudos de risco, esse parâmetro é estimado a partir de tabelas regionais genéricas. O Strike Radar vai além: ao fornecer Ng (densidade de descargas atmosféricas no solo) provenientes de medições reais ao longo de um período mínimo de 3 meses, permite o cálculo de um Nsg em conformidade com a norma NF C 17-102:2011 através do LPS France v2.0 (Km = 2,0) — um indicador ancorado na realidade física do local, muito mais preciso do que as tabelas regionais genéricas.

Esses dados de Ng medidos tornam-se então um argumento objetivo para:

• Valide ou reavalie o nível de proteção instalado
• Atualizar um estudo de risco existente
• Reforçar a credibilidade de um relatório técnico apresentado ao cliente

Nota: Os dados de Ng fornecidos pelo Strike Radar são um indicador para auxiliar no cálculo de Nsg. A conversão Ng → Nsg (fator Km = 2,0 de acordo com a norma IEC 62305-2:2024) deve ser aplicada antes de qualquer utilização em uma avaliação de risco certificada. Esses valores devem ser usados ​​como um parâmetro suplementar e não como o único parâmetro.

Um serviço que não requer instalação e está imediatamente acessível

Uma das principais vantagens do Strike Radar é a sua facilidade de implementação. Ao contrário de um sistema de vigilância físico, não é necessário instalar nenhum hardware no local . O serviço é totalmente baseado na nuvem, alimentado continuamente pela rede GLD360+.

Começar é imediato. Basta definir o(s) local(is) a monitorar (coordenadas GPS ou endereço), configurar o raio de monitoramento desejado (até 100 km) e acessar os dados pela interface online. Relatórios em PDF podem ser baixados diretamente da plataforma.

ecossistema de monitoramento LPS France : os dados do Strike Radar podem ser consultados, além dos dados de campo dos do sistema Contact@ir , que detectam impactos diretamente na cabeça do Paraton@ir ou do ESE Ellips .

Radar de ataque no ecossistema LPS France

LPS France oferece uma cadeia completa de proteção contra raios, desde equipamentos até monitoramento. O Strike Radar faz parte dessa visão abrangente:

• Proteção física : Paraton@ir ® e Ellips ® ( PDI com dispositivo de iniciação, normas NF EN 62305 / IEC 62305:2024 e NF C 17-102:2011)
• Detecção de campo : Contact@ir System — detecta impactos diretamente na cabeça PDI , transmissão de rádio de 868 MHz
  • Contact@ir MD (versão integrada IoT/SIM) — para locais sem rede local (locais isolados, turbinas eólicas, torres de telecomunicações, instalações ICPE de difícil acesso)
• Monitoramento na nuvem : LPS Manager — SaaS para gerenciamento de instalações e manutenção, integrando Contact@ir
• Dados certificados : Strike Radar — registro histórico de impactos na rede GLD360+, relatórios e certificados em PDF.
• Alerta preventivo : Sky Sentinel — monitoramento meteorológico em tempo real e aviso de tempestades, em conformidade com a norma IEC 62793:2020.
• Proteção pessoal : AtmoGuard — aplicativo gratuito para celular com alerta de raios (mais de 10.000 downloads)

evidências pós-impacto (algo aconteceu, aqui estão os dados). O Sky Sentinel fornece pré-impacto (uma célula de tempestade está se aproximando). Contact@ir detecta o impacto diretamente no local . Juntos, eles constituem um nível sem precedentes de rastreabilidade e controle para profissionais de proteção contra raios.

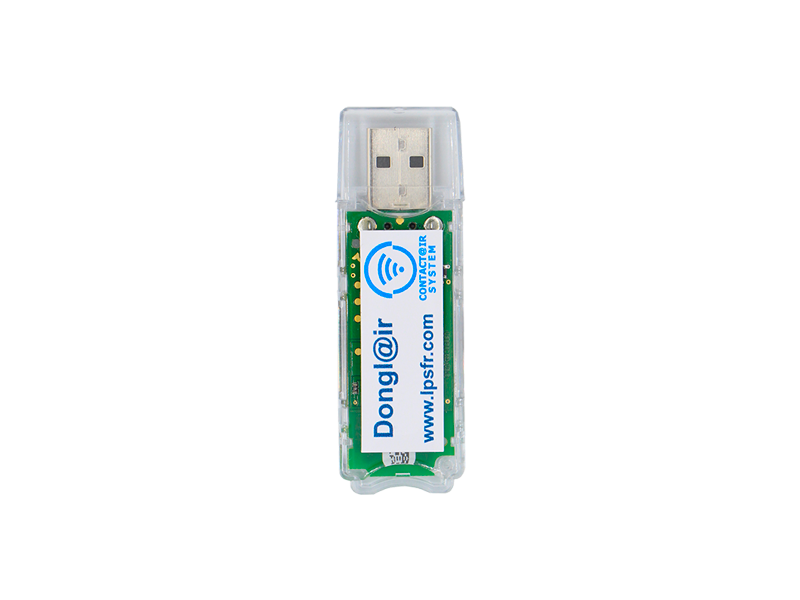

Para aprimorar ainda mais o gerenciamento de suas instalações de proteção contra raios, descubra também o Dongl@ir coleta de dados Contact@ir ) e o Rout@ir (receptor de rádio fixo de 868 MHz — conectado à rede local (LAN/WiFi) para monitoramento contínuo).

Conclusão

O Strike Radar aborda uma necessidade há muito negligenciada na gestão de riscos de raios: o acesso a evidências objetivas, datadas e certificadas de eventos. Combinando o poder da rede GLD360+, a conformidade com as normas IEC 62305-2:2024 e a simplicidade de um serviço baseado na nuvem e sem necessidade de instalação, o Strike Radar capacita os profissionais da área de raios a transformar cada evento de tempestade em uma decisão informada — e em uma argumentação documentada.

Seja para justificar uma intervenção de manutenção, compilar um dossiê para uma seguradora ou aprimorar um estudo de risco, os dados sobre raios nunca foram tão acessíveis e úteis.
