Todos os anos, mais de um bilhão de raios atingem o planeta. Na Europa, América, Ásia, Oriente Médio, África — em todos os continentes, instalações industriais, infraestruturas críticas e equipamentos de todos os tipos são afetados direta ou indiretamente por raios. No entanto, na maioria dos casos, seus gestores não sabem se suas instalações foram atingidas, quando ou com qual intensidade. O Strike Radar é o serviço profissional da LPS France que transforma essa incerteza em dados certificados e acionáveis ​​— sem a necessidade de instalação de equipamentos no local, em qualquer lugar do mundo. Sem sensores para comprar. Acesso imediato ao histórico de raios, onde quer que sua instalação esteja localizada.

Como funciona o radar de ataque?

O Strike Radar é um serviço para registro e certificação de descargas atmosféricas. Na prática, permite que qualquer gestor de instalações saiba se houve descargas atmosféricas em um raio de até 100 km ao redor de suas instalações — com precisão horária, geográfica e física.

O serviço utiliza a rede global de sensores GLD360+ . Essa rede emprega tecnologia de detecção VLF/LF, que captura a assinatura eletromagnética de cada descarga atmosférica. A triangulação multissensor garante uma validação cruzada rigorosa de cada descarga. Os dados resultantes estão em conformidade com a norma IEC 62793:2020 e podem ser utilizados para avaliação de riscos de acordo com a norma IEC 62305-2:2024 .

Para cada impacto detectado, o Strike Radar fornece:

• As coordenadas GPS precisas do impacto
• A data e hora exatas (registro de data e hora certificado)
• Intensidade da corrente em quiloamperes (kA)
• Polaridade (positiva ou negativa)
• A distância estimada do local monitorado
• O número de sensores que validaram o impacto

Três entregáveis ​​profissionais para cada situação

O Strike Radar faz mais do que apenas exibir dados brutos. Ele gera três tipos de relatórios que podem ser usados ​​diretamente por profissionais de proteção contra raios.

O Relatório Ceraúnico

O relatório de raios é uma análise estatística precisa e detalhada da atividade de raios em um de 2 km do local, durante um período definido. Ele centraliza todos os dados medidos: histórico cronológico das descargas, intensidade máxima (kA), frequência de ocorrência, distribuição espacial e distâncias exatas. Não se trata de uma estimativa nacional — essas são estatísticas derivadas de registros reais de descargas.

A IEC 62305-2:2024 modela os efeitos induzidos (sobretensões, acoplamento LEMP) até aproximadamente 350 m para equipamentos padrão e até 1 km para linhas de chegada. LPS France demonstra que, entre 1 e 2 km , os impactos ainda podem causar sobretensões induzidas destrutivas ou fadiga excessiva dos protetores contra surtos e equipamentos sensíveis. O relatório da keraunic, portanto, abrange integralmente essa zona crítica.

É uma ferramenta crucial para:

• Para elaborar um estudo de risco de raios baseado em dados reais
• Justifique a atualização para o Nível de Proteção contra Raios (LPL)
• Elabore um plano de manutenção preventiva para o cliente final
• dados de Ng para calcular Nsg (densidade de raios no solo, parâmetro IEC 62305-2:2024) através do LPS France v2.0

O NSG (número de impactos no solo por km² por ano, em uma grade de 10 × 10 km) é, de fato, a referência normativa para avaliar o nível de risco. O Strike Radar permite que ele seja calculado a partir de dados reais medidos no local — e não de tabelas estatísticas genéricas.

O certificado de raio

Quando um raio é detectado próximo a uma instalação, o Strike Radar gera um certificado . Este documento confirma oficialmente a ocorrência do raio, incluindo data, hora, intensidade e polaridade. Ele é corroborado por múltiplos sensores e constitui prova certificada, utilizável em diversos contextos.

• Reclamação apresentada à seguradora
• Justificativa para intervenção de manutenção pós-impacto
• Rastreabilidade regulamentar para estabelecimentos sujeitos a auditoria (ICPE, ERP, IGH)
• Documentação de um relatório de perícia técnica

Nsg — densidade de raios no solo

A norma internacional IEC 62305-2:2024 define o método para avaliação do risco de raios. Baseia-se em diversos parâmetros, incluindo o Nsg local — densidade de descargas atmosféricas no solo por km² por ano, em uma grade de 10 × 10 km.

Em muitos estudos de risco, esse parâmetro é estimado a partir de tabelas regionais genéricas (Ng). O Strike Radar vai além: ao fornecer de Ng provenientes de medições reais ao longo de um período mínimo de 3 meses, ele possibilita o cálculo de um Nsg ancorado na realidade física do local — muito mais preciso do que as médias nacionais.

Esses dados constituem um argumento objetivo para:

• Valide ou reavalie o nível de proteção instalado
• Atualizar um estudo de risco existente
• Reforçar a credibilidade de um relatório técnico apresentado ao cliente

Nota: A conversão Ng → Nsg (fator Km = 2,0 de acordo com a norma IEC 62305-2:2024) deve ser aplicada antes de qualquer utilização em uma avaliação de risco certificada. Esses valores são um indicador complementar, não independente.

Por que o Strike Radar está alterando a lógica de manutenção de raios?

NF C 17-102:2011 (§ 8) e IEC 62305-3 (§ 7) inspeções periódicas verificações excepcionais , acionadas após cada raio observado ou detectado na instalação — completas e obrigatórias para os níveis LPL I e II.

Até então, determinar se uma instalação havia sido atingida exigia equipamentos de comunicação conectados ao próprio sistema — equipamentos adicionais que nem sempre estavam disponíveis. E para impactos nas proximidades — aqueles que não atingiam diretamente a estrutura, mas que poderiam ter causado surtos induzidos nas redes elétricas e de dados, ou efeitos mecânicos (ondas de choque, indução eletromagnética) nos equipamentos — simplesmente não havia uma fonte de informação acessível.

O Strike Radar elimina esses dois obstáculos. Ao consultar o histórico de impactos em um raio de 300 metros ao redor do local, você tem — com data, hora e intensidade — todas as informações necessárias para decidir se é necessária uma verificação regulatória: se é um impacto direto na instalação ou um evento próximo que pode ter afetado equipamentos e redes.

para-raios de emissão antecipada Paraton@ir ou Ellips® Ellips LPS LPS France ), pode:

1. Verifique o radar de impacto e confirme se ocorreu um impacto a 300 metros da sua localização
2. Acione uma inspeção prioritária dos condutores de descida e dos pontos de aterramento
3. Baixe o certificado de queda de raio para criar seu arquivo de rastreabilidade
4. Justifique as despesas de manutenção à gerência com comprovantes datados e certificados

Um serviço que não requer instalação e está imediatamente acessível

Uma das principais vantagens do Strike Radar é a sua facilidade de implementação. Ao contrário de um sistema de vigilância físico, não é necessário instalar nenhum hardware no local . O serviço é totalmente baseado na nuvem, alimentado continuamente pela rede GLD360+.

Começar é imediato. Basta definir o(s) local(is) a monitorar (coordenadas GPS ou endereço), configurar o raio de monitoramento desejado (até 100 km) e acessar os dados pela interface online. Relatórios em PDF podem ser baixados diretamente da plataforma.

ecossistema de monitoramento LPS France : os dados do Strike Radar podem ser consultados, além dos dados de campo dos do sistema Contact@ir , que detectam impactos diretamente na cabeça do Paraton@ir ou do ESE Ellips .

Radar de ataque no ecossistema LPS France

LPS France oferece uma cadeia completa de proteção contra raios, desde equipamentos até monitoramento. O Strike Radar faz parte dessa visão abrangente:

• Proteção física : Paraton@ir ® e Ellips ® ( PDI com dispositivo de iniciação, normas NF EN 62305 / IEC 62305:2024 e NF C 17-102:2011)
• Detecção de campo : Contact@ir System — detecta impactos diretamente na cabeça PDI , transmissão de rádio de 868 MHz
  • Contact@ir MD (versão integrada IoT/SIM) — para locais sem rede local (locais isolados, turbinas eólicas, torres de telecomunicações, instalações ICPE de difícil acesso)
• Monitoramento na nuvem : LPS Manager — SaaS para gerenciamento de instalações e manutenção, integrando Contact@ir
• Dados certificados : Strike Radar — registro histórico de impactos na rede GLD360+, relatórios e certificados em PDF.
• Cálculo de proteção : LPS Designer Pro — SaaS para calcular níveis de proteção de acordo com a norma IEC 62305-2:2024, integrando dados do Strike Radar (Nsg medido) para refinar os parâmetros de cálculo de risco de raios.
• Alerta preventivo : Sky Sentinel — monitoramento meteorológico em tempo real e aviso de tempestades, em conformidade com a norma IEC 62793:2020.
• Proteção pessoal : AtmoGuard — aplicativo gratuito de alerta de raios para celular (mais de 10.000 downloads) — App Store (iOS) · Google Play (Android)

evidências pós-impacto (algo aconteceu, aqui estão os dados). O Sky Sentinel alertas pré-impacto (uma célula de tempestade está se aproximando). Contact@ir detecta o impacto diretamente no local . Juntos, eles constituem um nível sem precedentes de rastreabilidade e controle para profissionais de proteção contra raios.

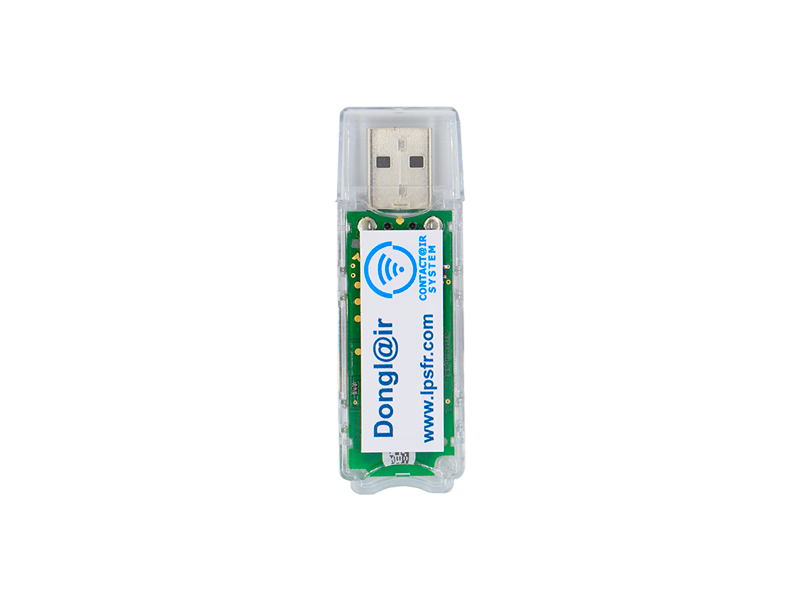

Para aprimorar ainda mais o gerenciamento de suas instalações de proteção contra raios, descubra também o Dongl@ir coleta de dados Contact@ir ) e o Rout@ir (receptor de rádio fixo de 868 MHz — conectado à rede local (LAN/WiFi) para monitoramento contínuo).

Conclusão

O Strike Radar aborda uma necessidade há muito negligenciada na gestão de riscos de raios: o acesso a evidências objetivas, datadas e certificadas de eventos. Combinando o poder da rede GLD360+, a conformidade com as normas IEC 62305-2:2024 e a simplicidade de um serviço baseado na nuvem e sem necessidade de instalação, o Strike Radar capacita os profissionais da área de raios a transformar cada evento de tempestade em uma decisão informada — e em uma argumentação documentada.

Seja para justificar uma intervenção de manutenção, compilar um dossiê para uma seguradora ou aprimorar um estudo de risco, os dados sobre raios nunca foram tão acessíveis e úteis.
