Strike Radar — Historique des coups de foudre et certification

Chaque année, plus d’un milliard d’éclairs frappent la planète. En Europe, en Amérique, en Asie, au Moyen-Orient, en Afrique — sur chaque continent, des installations industrielles, des infrastructures critiques et des équipements de toute nature subissent les effets directs ou induits de la foudre. Pourtant, dans la plupart des cas, leurs gestionnaires ignorent si leur site a été touché, quand, et avec quelle intensité. Strike Radar est le service professionnel de LPS France qui transforme cette incertitude en données certifiées et exploitables — sans aucun matériel à installer sur site, pour n’importe quel point sur la planète. Aucun capteur à acheter. Un accès immédiat à l’historique des impacts, où que soit votre site dans le monde.

Comment fonctionne Strike Radar ?

Strike Radar est un service d’historisation et de certification des impacts de foudre. Concrètement, il permet à tout responsable d’installation de savoir si la foudre a frappé dans un rayon allant jusqu’à 100 km autour de son site — avec une précision horaire, géographique et physique.

Le service repose sur le réseau mondial de capteurs GLD360+. Ce réseau utilise la technologie de détection VLF/LF, qui capture la signature électromagnétique de chaque éclair. La triangulation multi-capteurs assure une validation croisée rigoureuse de chaque impact. Les données produites sont ainsi conformes à la norme IEC 62793:2020 et exploitables dans le cadre de l’évaluation du risque selon IEC 62305-2:2024.

Pour chaque impact détecté, Strike Radar fournit :

• Les coordonnées GPS précises de l’impact
• La date et l’heure exactes (horodatage certifié)
• L’intensité en kiloampères (kA)
• La polarité (positive ou négative)
• La distance estimée par rapport au site surveillé
• Le nombre de capteurs ayant validé l’impact

Trois livrables professionnels pour chaque situation

Strike Radar ne se limite pas à afficher des données brutes. Il génère trois types de livrables directement utilisables par les professionnels de la protection foudre.

Le rapport kéraunique

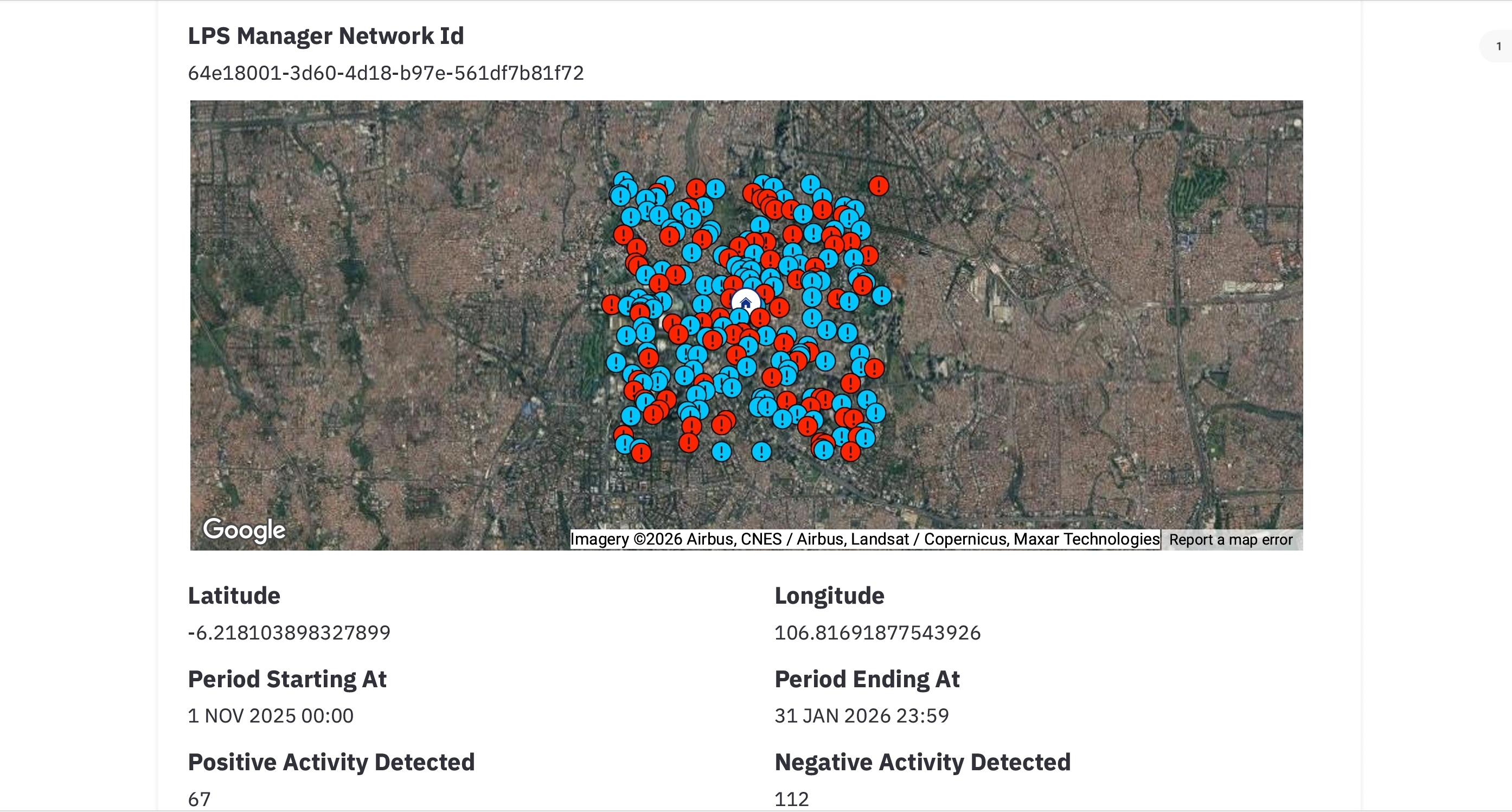

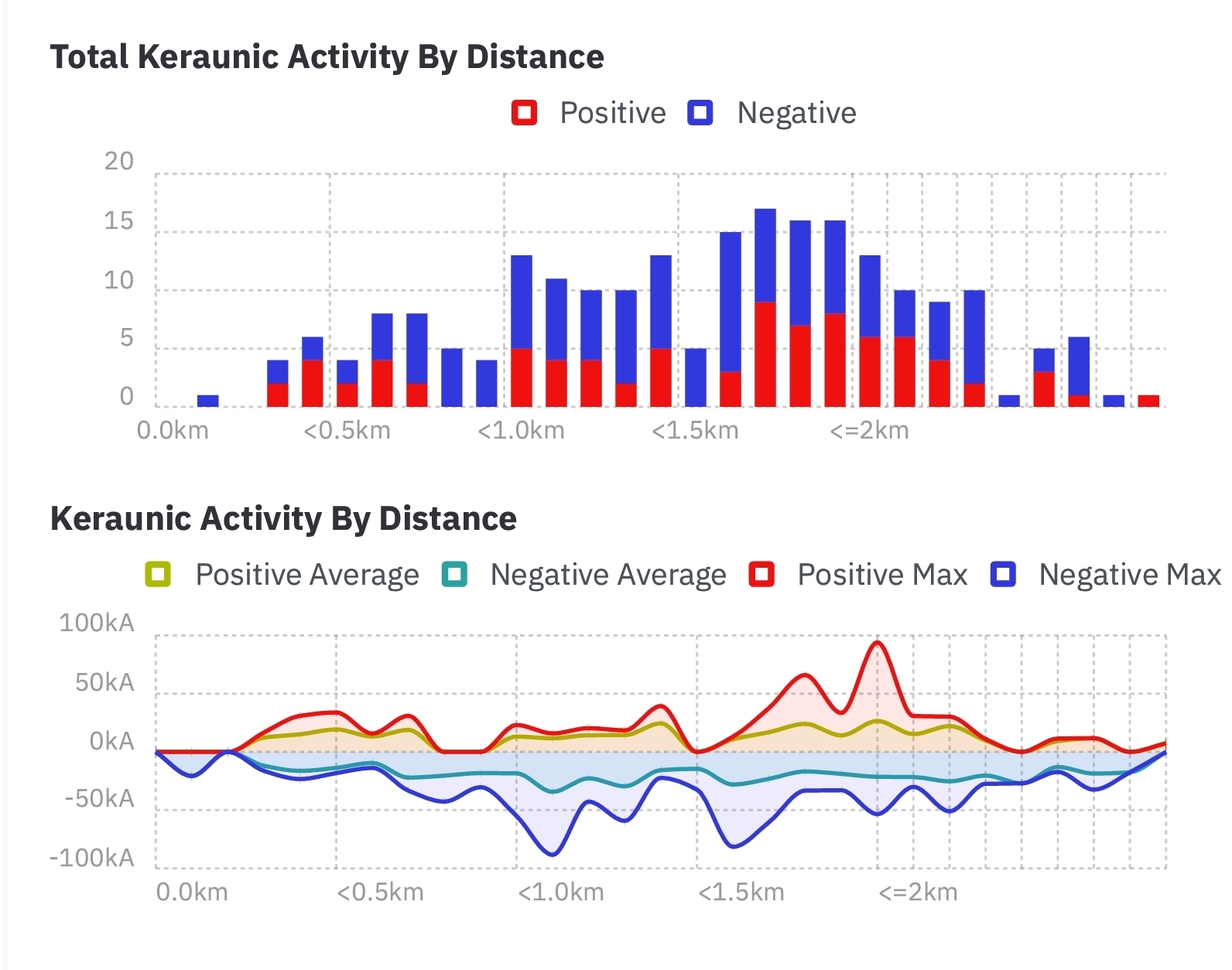

Le rapport kéraunique est une analyse statistique précise et détaillée de l’activité foudre dans un rayon de 2 km autour du site, sur une période définie. Il centralise l’ensemble des données mesurées : historique chronologique des impacts, intensité crête (kA), fréquence d’occurrence, distribution spatiale et distances exactes. Pas une estimation nationale — des statistiques issues d’impacts réels enregistrés.

La norme IEC 62305-2:2024 modélise les effets induits (surtensions, couplage LEMP) jusqu’à environ 350 m pour les matériels standard, et jusqu’à 1 km pour les lignes d’arrivée. L’expérience terrain de LPS France montre qu’entre 1 et 2 km, des impacts peuvent encore provoquer des surtensions induites destructrices ou une fatigue excessive des parasurtenseurs et équipements sensibles. Le rapport kéraunique couvre donc intégralement cette zone critique.

C’est un outil décisif pour :

• Établir une étude de risque foudre basée sur des données réelles
• Justifier une mise à niveau du niveau de protection LPL (Lightning Protection Level)
• Préparer un dossier de maintenance préventive auprès du client final
• Fournir les données Ng locales pour calculer le Nsg (densité de foudroiement au sol, paramètre IEC 62305-2:2024) via la méthode LPS France v2.0

Le paramètre NSG (nombre d’impacts au sol par km² par an, grille 10 × 10 km) est en effet la référence normative pour évaluer le niveau de risque. Strike Radar permet de le calculer à partir des données réelles mesurées sur site — et non à partir de tables statistiques génériques.

Le certificat de foudroiement

Lorsqu’un impact est détecté à proximité d’une installation, Strike Radar génère un certificat de foudroiement téléchargeable. Ce document atteste officiellement de l’impact, avec date, heure, intensité et polarité. Il est corroboré par plusieurs capteurs et constitue une preuve certifiée, utilisable dans plusieurs contextes :

• Déclaration de sinistre auprès d’un assureur
• Justification d’une intervention de maintenance post-impact
• Traçabilité réglementaire pour les établissements soumis à audit (ICPE, ERP, IGH)
• Documentation d’un dossier d’expertise technique

Le Nsg — densité de foudroiement au sol

La norme internationale IEC 62305-2:2024 définit la méthode d’évaluation du risque foudre. Elle repose sur plusieurs paramètres, dont le Nsg local — densité d’impacts au sol par km² par an, sur une grille 10 × 10 km.

Dans beaucoup d’études de risque, ce paramètre est estimé à partir de tables régionales génériques (Ng). Strike Radar va plus loin : en fournissant des données Ng issues de mesures réelles sur un minimum de 3 mois d’historique, il permet de calculer un Nsg ancré dans la réalité physique du site — bien plus précis que les moyennes nationales.

Ces données deviennent un argument objectif pour :

• Valider ou reconsidérer le niveau de protection installé
• Actualiser une étude de risque existante
• Renforcer la crédibilité d’un rapport technique remis au client

Note : la conversion Ng → Nsg (facteur Km = 2,0 selon IEC 62305-2:2024) doit être appliquée avant toute utilisation dans une étude de risque certifiée. Ces valeurs sont un indicateur complémentaire, non exclusif.

Pourquoi Strike Radar change la logique de maintenance foudre ?

La NF C 17-102:2011 (§ 8) et la IEC 62305-3 (§ 7) imposent deux types de vérifications bien distincts : des inspections périodiques à intervalles réguliers (tous les 1 à 3 ans selon le niveau de protection), et des vérifications exceptionnelles, déclenchées après chaque coup de foudre observé ou détecté sur l’installation — complètes et obligatoires pour les niveaux LPL I et II.

Jusqu’ici, savoir si une installation avait été frappée nécessitait un matériel communicant fixé sur le système lui-même — un équipement supplémentaire, pas toujours en place. Et pour les impacts environnants — ceux qui n’ont pas frappé la structure directement mais ont pu provoquer des surtensions induites sur les réseaux électriques et data, ou des effets mécaniques (onde de choc, induction électromagnétique) sur les équipements — il n’existait tout simplement aucune source d’information accessible.

Strike Radar lève ces deux verrous. En consultant l’historique des impacts dans un rayon de 300 m autour du site, vous disposez — avec date, heure et intensité — de toutes les informations nécessaires pour décider si une vérification normative est requise : qu’il s’agisse d’un impact direct sur l’installation ou d’un événement proche ayant pu affecter les équipements et les réseaux.

Par exemple, un gestionnaire d’une installation classée ICPE équipée d’un paratonnerre à dispositif d’amorçage (Paraton@ir® ou Ellips® de LPS France) peut :

1. Consulter Strike Radar et confirmer qu’un impact a frappé à 300 m de son site
2. Déclencher une inspection prioritaire de ses conducteurs de descente et prises de terre
3. Télécharger le certificat de foudroiement pour constituer son dossier de traçabilité
4. Justifier la dépense de maintenance auprès de sa direction avec une preuve datée et certifiée

Un service sans installation, accessible immédiatement

L’un des atouts majeurs de Strike Radar est sa simplicité de mise en œuvre. Contrairement à un système de surveillance physique, aucun matériel n’est à installer sur site. Le service est entièrement cloud, alimenté en continu par le réseau GLD360+.

La prise en main est immédiate. Il suffit de définir le ou les sites à surveiller (coordonnées GPS ou adresse), de paramétrer le rayon de surveillance souhaité (jusqu’à 100 km), et d’accéder aux données via l’interface en ligne. Les rapports PDF sont téléchargeables directement depuis la plateforme.

Cette architecture cloud s’intègre parfaitement dans l’écosystème de supervision LPS France : les données Strike Radar peuvent être consultées en complément des données de terrain issues des capteurs Contact@ir System, qui détectent les impacts directement sur la tête du Paraton@ir® ou de l’ESE Ellips.

Strike Radar dans l’écosystème LPS France

LPS France propose une chaîne de protection foudre complète, du matériel jusqu’à la supervision. Strike Radar s’inscrit dans cette vision globale :

• Protection physique : Paraton@ir® et Ellips® (PDA à dispositif d’amorçage, normes NF EN 62305 / IEC 62305:2024 et NF C 17-102:2011)
• Détection terrain : Contact@ir System — détecte les impacts directement sur la tête du PDA, transmission radio 868 MHz
  • Contact@ir MD (version IoT/SIM intégrée) — pour les sites sans réseau local (sites isolés, éoliennes, tours télécom, ICPE difficiles d’accès)
• Supervision cloud : LPS Manager — SaaS de gestion des installations et des maintenances, intégrant les données Contact@ir
• Données certifiées : Strike Radar — historisation des impacts du réseau GLD360+, rapports et certificats PDF
• Calcul de protection : LPS Designer Pro — SaaS de calcul des niveaux de protection selon IEC 62305-2:2024, intégrant les données Strike Radar (Nsg réel mesuré) pour affiner les paramètres de calcul du risque foudre
• Alerte préventive : Sky Sentinel — surveillance météorologique et alerte orage en temps réel, conforme IEC 62793:2020
• Protection individuelle : AtmoGuard — application mobile gratuite d’alertes foudre (+10 000 téléchargements) — App Store (iOS) · Google Play (Android)

Ces services sont complémentaires. Strike Radar fournit la preuve post-impact (il s’est passé quelque chose, voici les données). Sky Sentinel fournit l’alerte pré-impact (une cellule orageuse approche). Contact@ir détecte l’impact directement sur site. Ensemble, ils constituent un niveau de traçabilité et de pilotage inédit pour les professionnels de la protection foudre.

Pour aller plus loin dans la gestion de vos installations de protection foudre, découvrez également le Dongl@ir (récepteur portable Radio 868 MHz pour collecte des données Contact@ir sur site) et le Rout@ir (récepteur fixe Radio 868 MHz — connecté au réseau local (LAN/WiFi) pour supervision continue).

Conclusion

Strike Radar répond à un besoin longtemps ignoré dans la gestion du risque foudre : disposer de preuves objectives, datées et certifiées des événements survenus. En combinant la puissance du réseau GLD360+, la conformité aux normes IEC 62305-2:2024 et la simplicité d’un service cloud sans installation, Strike Radar permet aux professionnels de la foudre de transformer chaque événement orageux en décision éclairée — et en argument documenté.

Qu’il s’agisse de justifier une intervention de maintenance, de constituer un dossier assurance ou d’affiner une étude de risque, la donnée foudre n’a jamais été aussi accessible et exploitable.
